Durante le lavorazioni di tornitura, fresatura, rettifica e foratura si producono miscele composte da: oli da taglio; emulsioni lubrorefrigeranti; trucioli metallici; particelle solide; residui di lavorazione; morchie leggere.

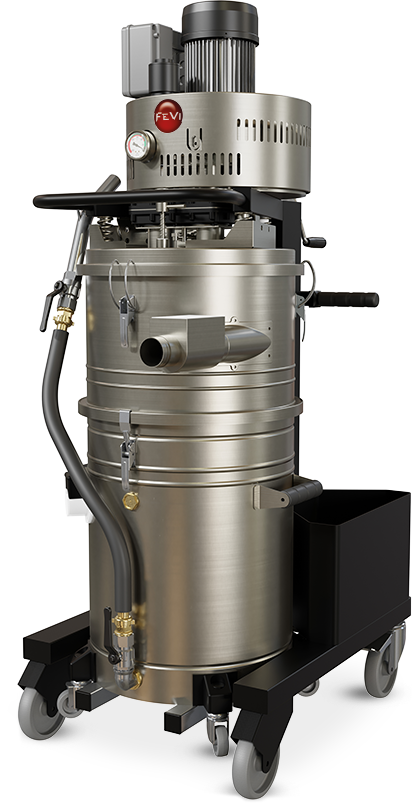

L'aspiratore industriale per oli e trucioli FEVI 1130 OIL è progettato per soddisfare le esigenze specifiche dell'industria metalmeccanica. La macchina aspira la miscela direttamente dalla vasca della macchina utensile.
Il cestello separatore trattiene i trucioli e i residui solidi più grandi. Il liquido separato si deposita nel serbatoio da 100 litri, mentre il sistema automatico di arresto dei liquidi permette lo spegnimento dell’aspiratore al livello di liquido massimo raggiungibile. La separazione facilita la gestione dei residui e l'eventuale recupero del liquido. La possibilità di reimpiegarlo deve comunque essere verificata in base al grado di contaminazione e ai requisiti della macchina utensile.
Applicazione Ideale: Svuotamento e manutenzione di vasche di torni, fresatrici e centri CNC con separazione di oli, emulsioni lubrorefrigeranti e trucioli metallici.
Vantaggi Chiave: Scarico dei liquidi tramite inversione del flusso d'aria della turbina (senza elettropompa), con cestello separatore inox e sistema di sollevamento del fusto.
Scelta del Modello: Configurazione trifase da 3 kW con turbina a canale laterale, serbatoio da 100 litri e depressione di esercizio di 250 mBar per impieghi industriali prolungati.
Non indicato per: Per grandi quantità di polveri fini, liquidi infiammabili, solventi aggressivi o ambienti ATEX senza configurazione dedicata.
Caratteristiche principali
- Turbina a canale laterale trifase da 3 kW (Adatto a lavori continuativi, non a collettore)
- Aspiratore per polvere e liquidi polivalente strutturato per l'industria metalmeccanica
- Sistema di inversione del flusso per svuotamento liquidi (senza pompa elettrica ausiliaria)

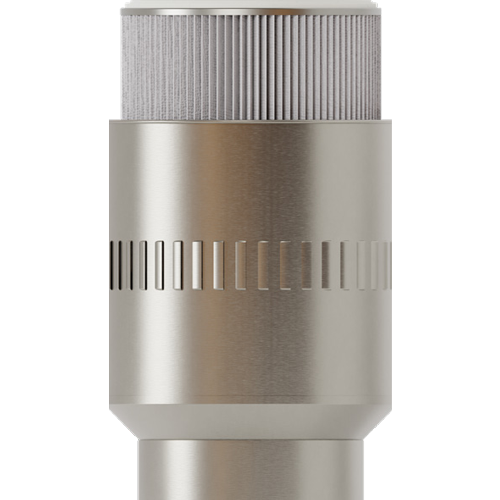

- Filtri a cartuccia conduttivi alluminizzati in classe M con superficie da 13.000 cm²

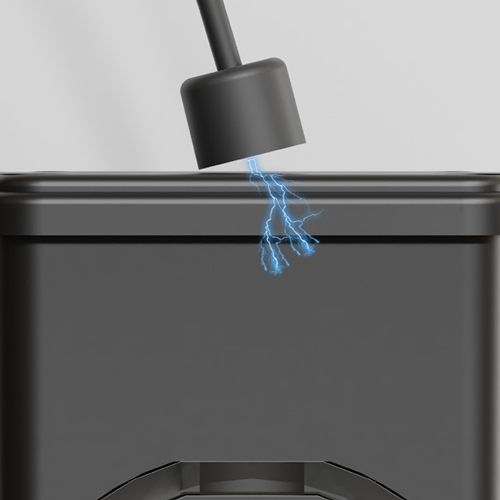

- Spegnimento automatico aspiratore con galleggiante elettrico al massimo livello di riempimento
- Struttura portante e sistema di sollevamento del fusto estremamente robusto con forche e vite senza fine
- Design compatto per una eccellente manovrabilità, ma di manifattura robusta
- La protezione interna contribuisce a limitare il contatto directo del liquido con la cartuccia filtrante
- Pulizia del filtro semi-automatica a scuotimento con pistone pneu-meccanico

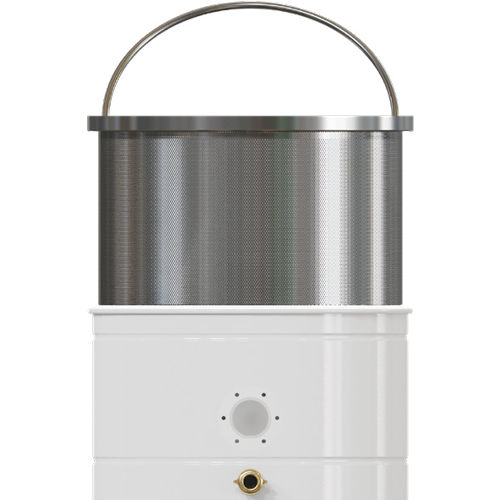

- Cestello grigliato in acciaio inox integrato per separazione trucioli metallici e liquidi
Questo modello ha come unicità quella di essere polivalente in quanto monta anche un filtro per polveri, la cui cartuccia filtrante permette anche la raccolta occasionale di polveri ordinarie e residui asciutti presenti nelle aree produttive senza dover ricorrere all’acquisto di un aspiratore dedicato.
A chi è consigliato
FEVI 1130 OIL è indicato per contesti industriali che necessitano di un'unità aspirante potente per impieghi prolungati e manutenzioni strutturate delle macchine utensili. È consigliato per:
Scopri i principali settori di utilizzo
- Officine meccaniche;
- Reparti di manutenzione;
- Aziende industriali;
- Laboratori artigianali;
- Magazzini;
- Cantieri edili;
- Imprese di pulizia professionale;
- Attività che richiedono la raccolta di solidi e liquidi alternati;
- Aziende che cercano un aspiratore monofase capiente;
- Ambienti dove non sono presenti grandi quantità di polveri fini o applicazioni altamente specialistiche.
Applicazioni principali
Svuotamento delle vasche delle macchine utensili
FEVI 1130 OIL può essere utilizzato per aspirare il contenuto delle vasche di torni, fresatrici, centri di lavoro CNC, rettificatrici, trapani industriali, segatrici e macchine per lavorazioni meccaniche. La capacità di 100 litri permette di gestire vasche di medie dimensioni o di effettuare più interventi prima dello scarico.
Aspirazione delle emulsioni lubrorefrigeranti
Questo modello è progettato per raccogliere emulsioni contenenti trucioli e residui prodotti durante la lavorazione. Il cestello grigliato separa la parte solida più grossolana, mentre il liquido viene convogliato nel serbatoio. Prima dell'utilizzo occorre verificare: composizione dell'emulsione, temperatura, viscosità, compatibilità con guarnizioni e materiali, presenza di sostanze aggressive, quantità da aspirare, dimensione e forma dei trucioli.
Aspirazione di oli da taglio
FEVI 1130 OIL può essere utilizzato per raccogliere oli da taglio compatibili durante le attività di manutenzione e svuotamento delle vasche. Non deve mai essere utilizzato per solventi, liquidi infiammabili o sostanze chimiche non espressamente compatibili con la macchina.
Raccolta dei trucioli metallici
Il cestello grigliato in acciaio inox permette di separare i trucioli dal liquido aspirato. Prima della configurazione valutiamo insieme: materiale dei trucioli, lunghezza, forma, quantità, presenza di elementi taglienti, tendenza a creare grovigli, possibile abrasività e diametro/lunghezza del tubo. Trucioli molto lunghi o filamentosi possono richiedere procedure specifiche per evitare accumuli nel tubo o nel bocchettone.
Perché scegliere FEVI 1130 OIL
Turbina trifase da 3 kW: Utilizza una turbina a canale laterale da 3 kW alimentata a 400 V. La turbina è indicata per impieghi industriali prolungati e non utilizza le spazzole in carbone tipiche dei motori monofase a collettore. La macchina richiede comunque manutenzione periodica e controlli su: cartuccia filtrante, guarnizioni, sistema di sollevamento, valvola di ingresso, galleggiante, circuito di inversione del flusso, tubazioni e cestello separatore. L'unità richiede i normali cicli di ispezione ordinaria.
Serbatoio da 100 litri e separatore: Il sistema di raccolta offre una capacità di 100 litri per i liquidi, ottimale per lo svuotamento di quantità rilevanti di olio o emulsione. Il peso del liquido deve essere considerato durante la movimentazione e lo scarico. Il cestello grigliato in acciaio inox realizza una macroseparazione tra trucioli e liquido, facilitando l'estrazione dei residui solidi, la gestione separata dei trucioli, il controllo del materiale raccolto, l'eventuale recupero del fluido e la manutenzione del serbatoio. La capacità specifica del cestello per i solidi non è riportata nella documentazione tecnica e non deve essere inventata.
Scarico efficiente tramite inversione del flusso: FEVI 1130 OIL non utilizza un'elettropompa per svuotare il serbatoio. Lo svuotamento dei liquidi aspirati è semplice ed efficiente grazie al sistema di inversione di flusso, che sfrutta l’aria prodotta dalla turbina per l’espulsione dei liquidi aspirati, offrendo una soluzione più rapida rispetto ai sistemi tradizionali a caduta per gravità. Permette di scaricare il serbatoio senza inclinarlo, evitare la rimozione manuale del contenitore pieno, trasferire il liquido verso un recipiente e ridurre i tempi di svuotamento. La velocità effettiva dipende da viscosità, lunghezza del tubo, altezza di trasferimento e caratteristiche del liquido.
Cartuccia di classe M con pulizia semiautomatica: Il sistema comprende una cartuccia di classe M con superficie di 13.000 cm² per raccolte occasionali di residui asciutti. La pulizia avviene mediante un sistema semiautomatico con pistone pneumo-meccanico che favorisce il distacco della polvere accumulata sulla superficie. Prima della pubblicazione è opportuno specificare nel manuale o nella scheda commerciale se il sistema richiede un collegamento pneumatico esterno o se viene azionato attraverso un circuito integrato.
Protezione del filtro e valvola Clapet: La protezione interna installata davanti alla cartuccia contribuisce a ridurre l'impatto dei residui, proteggere il filtro dai materiali abrasivi, limitare il trascinamento del liquido e distribuire il flusso, permettendo il passaggio da liquidi a polveri ordinarie senza sostituire il filtro. La protezione interna contribuisce a limitare il contatto diretto del liquido con la cartuccia filtrante. Il bocchettone tangenziale da 60 mm genera un movimento rotatorio e la valvola Clapet chiude il circuito durante le fasi di scarico per inversione del flusso.
Sistema di sollevamento del fusto: Il robusto meccanismo con forche e vite senza fine permette di abbassare e sollevare il contenitore. Il sistema facilita l'accesso al serbatoio, l'estrazione del cestello, la manutenzione, l'ispezione e la pulizia dei componenti interni.
Come funziona il ciclo operativo
1. Aspirazione: La turbina genera la depressione necessaria a richiamare olio, emulsione e trucioli attraverso il bocchettone tangenziale. Il cestello separatore trattiene i residui solidi più grandi, mentre il liquido si deposita sul fondo del serbatoio.
2. Arresto automatico: Quando il liquido raggiunge il livello massimo, il galleggiante elettrico interviene e spegne automaticamente l'aspiratore, evitando che il serbatoio venga riempito oltre il consentito.
3. Scarico fluidi: Dopo aver predisposto il tubo di espulsione, viene attivata l'inversione del flusso. L'aria prodotta dalla turbina pressurizza il contenitore e spinge il liquido verso l'esterno. Lo scarico deve essere effettuato seguendo le istruzioni del manuale e utilizzando un contenitore compatibile con il liquido raccolto.
Confronti Tecnici e Allestimenti di Gamma
La gamma di aspiratori industriali FEVI mette a disposizione macchine con motorizzazioni e soluzioni di scarico dedicate alle specifiche necessità dell'officina.
1. Differenza tra i modelli FEVI 1122 OIL, 1130 OIL e 1155 OIL
I tre modelli utilizzano il medesimo serbatoio da 100 litri, la cartuccia da 13.000 cm², l'arresto automatico e lo scarico a inversione di flusso.
| Modello di Gamma | Specifiche Motorizzazione e Valori | Indicazione Operativa di Scelta |
|---|---|---|
| FEVI 1122 OIL | Potenza: 2,2 kW; Alimentazione: 230 V Monofase; Corrente: 16 A; Portata d'aria: 320 m³/h; Depressione: 220 mBar (Max 300 mBar); Peso: 130 kg. | È indicato quando è necessaria l'alimentazione standard a 230 V e le prestazioni sono sufficienti per l'applicazione. |
| FEVI 1130 OIL | Potenza: 3 kW; Alimentazione: 400 V Trifase; Corrente: 6,7 A; Portata d'aria: 320 m³/h; Depressione: 250 mBar (Max 320 mBar); Peso: 130 kg. | Rappresenta la configurazione trifase intermedia, offrendo una maggiore depressione di esercizio rispetto al modello 1122. |
| FEVI 1155 OIL | Potenza: 5,5 kW; Alimentazione: 400 V Trifase; Corrente: 10,4 A; Portata d'aria: 520 m³/h; Depressione: 250 mBar (Max 320 mBar); Peso: 151 kg. | È indicato quando serve una portata d'aria superiore o quando aumentano distanza, diametro della tubazione e quantità di materiale. |
2. Differenza tecnologica rispetto a FEVI OIL 140
| Parametro Strutturale | FEVI 1130 OIL | FEVI OIL 140 |
|---|---|---|
| Gruppo Motore | Turbina a canale laterale trifase da 3 kW (400 V). Predisposta per cicli e impieghi industriali prolungati. | Tre motori monofase a collettore (230 V). Configurazione orientata a interventi frequenti ma non continuativi. |
| Capacità Serbatoio | 100 litri per i liquidi. | 140 litri per i liquidi (Cestello solidi dichiarato da 35 litri). |
| Meccanismo di Svuotamento | Scarico pulito e automatico tramite inversione del flusso generato dalla turbina (senza pompa). | Scarico meccanico accelerato tramite elettropompa integrata da 220 litri al minuto. |
| Filtrazione Standard | Cartuccia di classe M (13.000 cm²) con pulizia semiautomatica. Idonea per raccolte occasionali di polveri ordinarie. | Filtro in nylon da 300 micron coadiuvato da spugna oleofobica e cartuccia M idro-oleofobica. |
3. Differenza rispetto a un aspiratore industriale polivalente
Un aspiratore polivalente per polveri e liquidi raccoglie materiais differenti, ma l'architettura classica è priva di sistemi mirati a: separare i trucioli dall’olio; filtrare il liquido; interrompere automaticamente l’aspirazione al livello massimo tramite galleggiante elettrico; scaricare il liquido attraverso una pompa integrata; gestire separatamente solidi e liquidi. FEVI 1130 OIL nasce invece specificamente ed esclusivamente per le officine e per la manutenzione delle macchine utensili.
Vantaggi e benefici dell'applicazione
L'implementazione dell’aspiratore FEVI 1130 OIL offre numerosi benefici in officina:
- Risparmio economico: Il recupero dei fluidi refrigeranti consente di ridurre las spese legate all'acquisto di nuovi oli da taglio ed emulsioni.
- Miglioramento della qualità del prodotto: Una pulizia efficace e costante delle vasche delle macchine utensili assicura lavorazioni meccaniche più precise e di qualità superiore.
- Sostenibilità ambientale: La separazione e il riutilizzo controllato dei fluidi contribuiscono a una gestione più ecologica e responsabile delle risorse.
Dati Tecnici
| Materiale da aspirare | Olio ed emulsioni lubrorefrigeranti con trucioli metallici |
| Motore / Tecnologia gruppo | Turbina a canale laterale trifase (senza spazzole) |
| Potenza nominale complessiva | 3 kW |
| Tensione / Frequenza | 400 V / 50-60 Hz |
| Assorbimento corrente | 6,7 A |
| Portata d'aria massima | 320 m3/h |
| Depressione di esercizio | 250 mBar |
| Depressione massima sviluppata | 320 mBar |
| Bocchettone aspirazione | Type B Tangenziale 60 mm + valvola Clapet integrata |
| Dimensioni ingombro | 80 x 64 x h165 cm |
| Peso complessivo a vuoto | 130 kg |
| Sistema di scarico liquidi | Inversione pneumatica del flusso d'aria (senza pompa elettrica) |
| Capacità contenitore liquidi | 100 L |
| Separatore residui solidi | Cestello grigliato in acciaio inox (Capacità non dichiarata) |
| Arresto livello massimo | Galleggiante elettrico con spegnimento automatico |
| Meccanismo sollevamento fusto | Struttura portante con forche e vite senza fine |
| Diametro camera filtrante | Ø 460 mm |
| Tipo di filtro installato | Cartuccia filtrante di sicurezza |
| Proprietà e Classe filtro | Classe M conduttiva alluminizzata |
| Superficie filtrante totale | 13.000 cm2 |
| Sistema di pulizia filtro | Semiautomatica mediante pistone pneumo-meccanico |
Guida alla scelta: Quando configurare il modello
Scegli FEVI 1130 OIL quando:
- Devi aspirare oli ed emulsioni contenenti trucioli e vuoi separare i solidi;
- Ti serve un serbatoio da 100 litri e disponi di alimentazione trifase a 400 V;
- Cerchi una turbina a canale laterale per impieghi industriali prolungati;
- Vuoi scaricare il liquido in modo automatico senza una pompa elettrica aggiuntiva;
- Vuoi la possibilità di raccogliere occasionalmente anche polveri ordinarie;
- La portata di 320 m³/h e la depressione di 250 mBar sono adeguate;
- Desideri un sistema semiautomatico di pulizia del filtro tramite pistone.
Valuta un altro modello FEVI quando:
- FEVI 1122 OIL: Quando non è disponibile l'alimentazione trifase e serve una configurazione a 230 V;
- FEVI 1155 OIL: Quando serve una portata d'aria superiore o devono essere gestite tubazioni più impegnative;
- FEVI OIL 140 / 200: Quando servono rispettivamente 140 o 200 litri di capacità e si predilige lo scarico tramite elettropompa;
- Modello ad alta depressione: Quando vengono aspirate morchie pesanti, residui densi o fango di rettifica ad alta densità;
- Aspiratore ATEX: Quando il liquido, la polvere o l'ambiente d'officina richiedono una specifica marcatura antideflagrante.
Consigli di configurazione e analisi preventiva
Prima della scelta valutiamo insieme tutti i parametri operativi del tuo stabilimento: tipo di olio o emulsione; viscosità; temperatura; capacità della vasca della macchina utensile; quantità media da aspirare per ciclo; materiale, forma e lunghezza dei trucioli; presenza di morchie; frequenza degli interventi; durata del ciclo lavorativo; distanza lineare dalla vasca; lunghezza e diametro del tubo flessibile; altezza geometrica dello scarico; effettiva possibilità di recuperare il liquido; compatibilità chimica con i materiais costruttivi e alimentazione elettrica disponibile.
Richiedi uno studio di fattibilità per la tua officina
Devi svuotare le vasche delle macchine utensili e separare olio e trucioli?
Descrivici il tipo di macchina, la capacità della vasca, il liquido lubrorefrigerante utilizzato, la quantità e la forma geometrica dei trucioli prodotti. Valuteremo insieme se il FEVI 1130 OIL è la soluzione più adatta oppure se risulta preferibile una configurazione con maggiore portata, capacità o depressione. Contattaci per scegliere l'aspiratore per oli e trucioli più adatto alla tua officina.
FAQ FEVI 1130 OIL
Che cos'è FEVI 1130 OIL?
Leggi la risposta
È un aspiratore industriale trifase specificamente progettato per raccogliere e separare oli, emulsioni lubrorefrigeranti e trucioli metallici prodotti dalle macchine utensili.
Che potenza esprime la turbina?
Leggi la risposta
Il modello utilizza una robusta turbina a canale laterale trifase da 3 kW.
Che alimentazione elettrica richiede?
Leggi la risposta
Richiede un'alimentazione industriale trifase a 400 V.
Qual è la portata d'aria nominale?
Leggi la risposta
La portata d'aria dichiarata per la motorizzazione trifase è di 320 m³/h.
Quali sono i valori di depressione di esercizio e massima?
Leggi la risposta
La depressione di esercizio è di 250 mBar e la depressione massima tocca i 320 mBar.
Che capacità ha il serbatoio liquidi?
Leggi la risposta
Il serbatoio principale della macchina può contenere fino a 100 litri di liquido.
Come vengono separati olio e trucioli?
Leggi la risposta
I trucioli e gli sfridi metallici vengono trattenuti da un cestello grigliato in acciaio inox, mentre il liquido filtrato si deposita nel serbatoio inferiore.
Come viene scaricato il liquido raccolto?
Leggi la risposta
Lo scarico avviene mediante inversione del flusso generato dalla turbina, che pressurizza il contenitore ed espelle il fluido attraverso il tubo dedicato.
Utilizza una pompa elettrica ausiliaria per lo scarico?
Leggi la risposta
No. FEVI 1130 OIL non necessita di una pompa elettrica aggiuntiva; sfrutta l'aria prodotta dalla turbina per espellere i liquidi.
Che cosa succede quando il serbatoio è completamente pieno?
Leggi la risposta
Il galleggiante elettrico rileva il colmo e arresta automaticamente l'aspirazione al raggiungimento del livello massimo, proteggendo la turbina.
Che tipo di filtro di sicurezza utilizza?
Leggi la risposta
Utilizza una cartuccia filtrante di classe M conduttiva alluminizzata con una superficie totale di 13.000 cm².
Come viene pulito il filtro a cartuccia?
Leggi la risposta
La pulizia avviene mediante un sistema semiautomatico integrato con un pistone pneumo-meccanico per lo scuotimento della cartuccia.
Può aspirare anche polveri secche d'officina?
Leggi la risposta
Sì, può raccogliere occasionalmente polveri ordinarie e residui asciutti compatibili. Tuttavia, non è un aspiratore specifico per grandi quantità di polveri fini.
Il liquido lubrorefrigerante aspirato può essere riutilizzato?
Leggi la risposta
La macroseparazione operata dal cestello facilita il recupero, ma l'eventuale riutilizzo deve essere verificato in base alla contaminazione e ai requisiti della macchina utensile.
Può aspirare liquidi infiammabili o solventi volatili?
Leggi la risposta
No, l'aspirazione di sostanze infiammabili è vietata, salvo una configurazione espressamente certificata e approvata per lo specifico fluido e l'ambiente di utilizzo.
È adatto a impieghi industriali prolungati su più turni?
Leggi la risposta
Sì. La turbina a canale laterale trifase è ideale per impieghi prolungati e continui, la soluzione corretta è eseguire i controlli e la manutenzione periodica indicati nel manuale.
