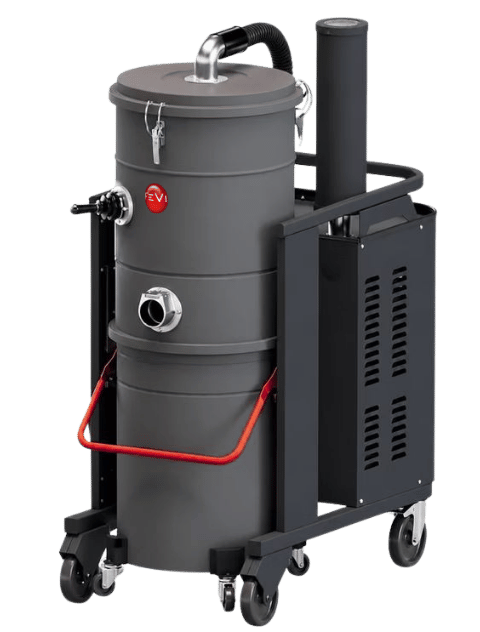

FEVI HDC B/W 155 BASIC è un aspiratore industriale trifase per la raccolta di polveri, residui solidi compatibili e liquidi. La turbina a canale laterale da 5,5 kW è destinata a servizi prolungati, manutenzioni e aspirazione presso macchine produttive.
L’alimentazione è a 400 V, 50 Hz, con assorbimento dichiarato di 10,4 A. La versione P privilegia la portata d’aria, con 560 m³/h e 320 mbar; la versione S privilegia la depressione, con 320 m³/h e 530 mbar. Le due prestazioni identificano configurazioni differenti della gamma.
La scelta B/W riguarda il collegamento di aspirazione: B utilizza un ingresso tangenziale Ø60 mm, mentre W adotta un ingresso centrale Ø70 mm. Combinando ingresso e prestazioni si individuano quattro configurazioni, da selezionare in base a materiale, tubazioni e punto di captazione.
Il filtro principale è stellare in poliestere Classe L antistatico, con superficie standard di 20.000 cm² e scuotimento manuale. Il fusto estraibile ha una capacità di 100 litri; per le polveri è disponibile la raccolta Longopac®. Il carrello e l’interruttore termomagnetico completano la struttura della macchina.
Applicazione ideale: Aspirazione nei reparti industriali, interventi di manutenzione e collegamenti a macchinari che richiedono una turbina trifase per cicli prolungati.
Vantaggi chiave: Turbina da 5,5 kW, fusto da 100 litri e scelta tra configurazioni ad alta portata P o ad alta depressione S.
Quando sceglierlo: Quando la durata degli interventi, il circuito di aspirazione e il materiale richiedono una macchina trifase configurabile per prestazioni, ingresso e raccolta.
Non indicato per: Zone classificate che richiedono ATEX nella versione BASIC standard. Per polveri con requisiti specifici occorre verificare filtrazione e configurazione della macchina.
Robustezza e praticità: Struttura carrellata con fusto estraibile, dimensioni dichiarate di 105 × 60 × H151 cm e peso di 150 kg.
Gestione del filtro: Scuotimento manuale di serie; pulizia semiautomatica, superficie filtrante maggiorata e filtro HEPA secondario sono disponibili come optional.
A chi è consigliato FEVI HDC B/W 155 BASIC
HDC B/W 155 BASIC è consigliato a stabilimenti, officine e reparti produttivi con alimentazione trifase e necessità di aspirazione prolungata. La configurazione va definita considerando insieme caratteristiche del materiale, quantità raccolta e perdite di carico del circuito.
Scopri i principali settori di utilizzo
- Reparti produttivi industriali.
- Officine e lavorazioni meccaniche.
- Servizi di manutenzione degli stabilimenti.
- Postazioni con aspirazione presso macchinari.
- Linee produttive con punti di raccolta dedicati.
- Attività che devono movimentare volumi d’aria elevati.
- Applicazioni con materiali che richiedono maggiore depressione.
- Circuiti di aspirazione con tubazioni da dimensionare.
- Reparti con raccolta di liquidi compatibili, nell’allestimento previsto.
- Aziende che richiedono un fusto estraibile da 100 litri.
- Lavorazioni con polveri per le quali valutare la raccolta Longopac®.
Applicazioni principali
Raccolta di polveri di lavorazione
La macchina può essere impiegata per raccogliere polveri compatibili prodotte nei reparti industriali, selezionando il sistema filtrante in base alla loro composizione.
Il filtro standard è stellare in poliestere Classe L antistatico. Per esigenze differenti sono disponibili configurazioni filtranti opzionali.
Aspirazione di residui solidi compatibili
La raccolta dei residui solidi richiede una verifica di forma, dimensioni, peso e abrasività rispetto a ingresso, tubo e accessori.
La versione S offre maggiore depressione ed è da valutare quando il materiale o il circuito oppongono una resistenza più elevata all’aspirazione.
Recupero di liquidi
La gamma comprende impieghi con liquidi compatibili, utilizzando il fusto e l’allestimento previsto per il materiale da raccogliere.
La configurazione W con ingresso centrale Ø70 mm è da valutare per liquidi e materiali misti. Dispositivi di livello, filtrazione e modalità di svuotamento vanno verificati prima dell’impiego.
Collegamento a macchine e impianti
La turbina trifase da 5,5 kW consente di valutare il modello per collegamenti a macchinari produttivi e punti di aspirazione dedicati.
Il dimensionamento considera portata richiesta, depressione disponibile, diametri, lunghezza delle tubazioni e contemporaneità dei punti serviti.
Manutenzione dei reparti industriali
Il carrello permette di organizzare interventi in differenti aree dello stabilimento. Il fusto estraibile da 100 litri facilita la gestione del materiale raccolto.
Raccolta delle polveri in sacco continuo
L’allestimento Longopac® sostituisce il fusto per la raccolta delle polveri e permette di regolare la lunghezza del sacco in funzione della quantità da conferire.
Versione P ad alta portata o versione S ad alta depressione
La versione P dichiara 560 m³/h e 320 mbar, mentre la versione S dichiara 320 m³/h e 530 mbar. P è da valutare quando prevale il volume d’aria da movimentare; S quando materiale, tubazioni o accessori richiedono maggiore depressione. La scelta deve considerare l’intero circuito, evitando di associare i valori massimi delle due versioni a un’unica configurazione.
Come funziona FEVI HDC B/W 155 BASIC?
La turbina genera il flusso aspirante; il materiale entra attraverso il bocchettone B oppure W e viene gestito dal sistema di filtrazione e raccolta configurato per l’applicazione.
Scopri come funziona
La versione B introduce il materiale attraverso un ingresso tangenziale Ø60 mm, favorendo una prima separazione delle particelle. La versione W utilizza invece un ingresso centrale Ø70 mm. L’ingresso e gli accessori devono essere coerenti con il materiale da aspirare.
Nella raccolta delle polveri il filtro stellare separa il materiale dal flusso d’aria. Lo scuotifiltro manuale permette di intervenire sull’accumulo secondo le modalità del manuale; la pulizia semiautomatica è un optional da prevedere nella configurazione.
Il materiale viene raccolto nel fusto estraibile da 100 litri. Per le polveri può essere adottato il sistema Longopac®. Gli impieghi con liquidi richiedono il fusto e la verifica dell’allestimento specifico, senza estendere a essi le modalità di raccolta in sacco continuo.
Filtrazione standard e optional da scegliere in base al materiale
La dotazione standard prevede un filtro stellare in poliestere Classe L antistatico da 20.000 cm². Sono disponibili una superficie da 30.000 cm², configurazioni Classe M, varianti con trattamento PTFE e filtro secondario HEPA H13, da selezionare in base all’applicazione. Il filtro HEPA opzionale non attribuisce da solo una certificazione complessiva in Classe H; le proprietà antistatiche del filtro non rendono ATEX la macchina standard.
Perché scegliere FEVI HDC B/W 155 BASIC
Scopri i principali vantaggi
Turbina trifase per servizi prolungati
La motorizzazione a canale laterale da 5,5 kW risponde a impieghi industriali nei quali la durata dei cicli richiede una turbina alimentata a 400 V.
Due configurazioni prestazionali
P privilegia la portata d’aria, S la depressione. La scelta permette di adattare la macchina alle esigenze del materiale e del circuito aspirante.
Ingresso tangenziale o centrale
La variante B utilizza il bocchettone tangenziale Ø60 mm; la variante W quello centrale Ø70 mm. L’ingresso viene scelto insieme ad accessori e tubazioni.
Fusto estraibile da 100 litri
La capacità e la possibilità di separare il fusto dal corpo macchina aiutano a pianificare raccolta e svuotamento in funzione del materiale prodotto.
Filtrazione e pulizia configurabili
Al filtro standard da 20.000 cm² si affiancano optional per superficie, materiale filtrante, HEPA secondario e pulizia semiautomatica.
Carrello e protezione termomagnetica
La struttura carrellata permette gli spostamenti all’interno del reparto; l’interruttore termomagnetico è previsto a protezione del gruppo aspirante.
Dati Tecnici
| Materiale da aspirare | Polveri, residui solidi compatibili e liquidi, secondo allestimento |
| Motore | Turbina a canale laterale |
| Potenza | 5,5 kW |
| Tensione | 400 V trifase, 3P+E |
| Frequenza | 50 Hz |
| Corrente | 10,4 A |
| Portata d’aria | Versione P: 560 m³/h Versione S: 320 m³/h |
| Depressione dichiarata | Versione P: 320 mbar Versione S: 530 mbar |
| Depressione con valvola | Versione P: 250 mbar Versione S: 450 mbar |
| Bocchettone | Versione B: Type B tangenziale Ø60 mm Versione W: Type C centrale Ø70 mm |
| Dimensioni | 105 × 60 × H151 cm |
| Peso dichiarato | 150 kg |
| Sistema di raccolta | Fusto estraibile; allestimento Longopac® disponibile per polveri |
| Capacità del fusto | 100 L |
| Longopac® | Disponibile in alternativa al fusto per la raccolta delle polveri |
| Diametro camera filtrante | Ø460 mm |
| Filtro principale | Stellare in poliestere |
| Proprietà del filtro standard | Classe L antistatico |
| Superficie filtrante | 20.000 cm² standard 30.000 cm² optional |
| Pulizia del filtro | Scuotimento manuale standard Semiautomatica optional |
| Filtro HEPA secondario | H13 optional; configurazione da verificare in base all’applicazione |
Componenti principali
Turbina a canale laterale da 5,5 kW
Il gruppo aspirante è alimentato a 400 V trifase, 50 Hz, con assorbimento dichiarato di 10,4 A. La configurazione P oppure S determina il rapporto tra portata e depressione.
Bocchettone di aspirazione B o W
B identifica l’ingresso tangenziale Ø60 mm; W identifica l’ingresso centrale Ø70 mm. I rispettivi attacchi sono Type B e Type C.
Filtro stellare in poliestere
Il filtro standard Classe L antistatico ha una superficie di 20.000 cm². Superficie maggiorata, altre configurazioni filtranti e HEPA secondario sono optional.
Scuotifiltro manuale
Il sistema standard consente la pulizia mediante scuotimento manuale. La pulizia semiautomatica deve essere richiesta come configurazione opzionale.
Fusto estraibile o Longopac®
Il fusto ha una capacità di 100 litri. Per la raccolta delle polveri è disponibile l’alternativa con sacco continuo Longopac®, da prevedere nell’allestimento.
Carrello e interruttore termomagnetico
Il carrello sostiene la macchina negli spostamenti tra le aree operative. L’interruttore termomagnetico svolge la funzione di protezione del gruppo aspirante.
Come scegliere tra P/S e B/W
P/S e B/W descrivono due scelte differenti: la prima riguarda le prestazioni aspiranti, la seconda il tipo di ingresso. Ogni configurazione combina quindi una versione prestazionale con un bocchettone.
La gamma comprende HDC B155 P L BASIC, HDC W155 P L BASIC, HDC B155 S L BASIC e HDC W155 S L BASIC. Potenza, alimentazione, capacità del fusto e ingombri dichiarati restano comuni; portata, depressione e ingresso dipendono dalla variante scelta.
Approfondisci
- P – alta portata: 560 m³/h e 320 mbar dichiarati; da valutare quando prevalgono il volume d’aria e le esigenze del punto di captazione. Depressione con valvola: 250 mbar.
- S – alta depressione: 320 m³/h e 530 mbar dichiarati; da valutare quando materiale e circuito richiedono maggiore depressione. Depressione con valvola: 450 mbar.
- B/W – tipo di ingresso: B tangenziale Ø60 mm oppure W centrale Ø70 mm. La scelta dipende da materiale, presenza di liquidi, collegamento e accessori.
Quando scegliere FEVI HDC B/W 155 BASIC
Scegli FEVI HDC B/W 155 BASIC quando:
Scopri tutti i casi di utilizzo
- l’applicazione richiede una turbina per cicli prolungati;
- disponi di alimentazione trifase a 400 V;
- devi scegliere tra maggiore portata e maggiore depressione;
- il circuito richiede un dimensionamento di tubi e accessori;
- il materiale è compatibile con filtrazione e raccolta previste;
- un fusto estraibile da 100 litri risponde alle quantità prodotte;
- valuti il Longopac® per la raccolta delle polveri;
- puoi organizzare la gestione del filtro con scuotimento manuale o optional dedicato;
- dimensioni e peso sono compatibili con gli spazi del reparto;
- la versione standard è coerente con le condizioni dell’ambiente di impiego.
Quando valutare un altro modello FEVI
Aspiratore monofase per interventi localizzati
Da valutare quando non è disponibile la rete trifase e quantità, durata dei cicli e prestazioni richieste consentono una macchina a 230 V.
Aspiratore per polveri fini con pulizia automatica
Da selezionare quando la polvere e la frequenza degli interventi richiedono un sistema filtrante e una pulizia del filtro differenti da quelli BASIC.
Aspiratore OIL per oli e trucioli
Da valutare quando l’esigenza principale è separare trucioli e lubrorefrigerante e gestire il trasferimento del liquido con un sistema di scarico dedicato.
Configurazione ATEX dedicata
Da individuare per zone classificate o applicazioni che richiedono una specifica certificazione. La versione HDC B/W 155 BASIC standard non deve essere considerata ATEX.
Consigli di utilizzo
Per definire la configurazione di FEVI HDC B/W 155 BASIC considera:
Scopri i principali aspetti da considerare
- composizione, granulometria e peso del materiale;
- quantità prodotta e frequenza degli interventi;
- presenza di liquidi e compatibilità dell’allestimento;
- portata richiesta dal punto di captazione;
- lunghezza, diametro e percorso delle tubazioni;
- perdite di carico e contemporaneità delle utenze;
- scelta dell’ingresso tangenziale B o centrale W;
- classe, superficie e gestione del sistema filtrante;
- modalità di raccolta e svuotamento del materiale;
- alimentazione disponibile, ingombri e accessibilità del reparto.
Mantieni efficienti filtro, guarnizioni, tubazioni e sistema di raccolta. Esegui scuotimento, sostituzione dei componenti e svuotamento secondo il manuale. Per passare da polveri a liquidi verifica preventivamente la configurazione richiesta e i dispositivi previsti per il controllo del livello.
Serve aiuto nella scelta?
Quale configurazione HDC B/W 155 BASIC serve alla tua lavorazione?
Descrivici il materiale, la quantità da raccogliere, la durata dei cicli e il percorso del tubo. Indicaci inoltre se sono presenti liquidi e come deve essere gestito il materiale dopo l’aspirazione.
FEVI può aiutarti a scegliere tra P e S, ingresso B o W, fusto o Longopac® per polveri, definendo insieme gli optional filtranti e di pulizia realmente utili al processo.
FAQ FEVI HDC B/W 155 BASIC
Che cos’è FEVI HDC B/W 155 BASIC?
Leggi la risposta
È un aspiratore industriale trifase con turbina a canale laterale da 5,5 kW, destinato a polveri, residui solidi compatibili e liquidi secondo l’allestimento. È da valutare per manutenzioni e servizi industriali prolungati.
Qual è la differenza tra versione P e versione S?
Leggi la risposta
P privilegia la portata: 560 m³/h e 320 mbar dichiarati. S privilegia la depressione: 320 m³/h e 530 mbar dichiarati. I valori con valvola sono rispettivamente 250 e 450 mbar; non vanno confusi con i primi dati.
Che cosa indicano B e W?
Leggi la risposta
B identifica un ingresso tangenziale Type B Ø60 mm, W un ingresso centrale Type C Ø70 mm. Ciascun ingresso è disponibile con prestazioni P oppure S, per un totale di quattro configurazioni.
Quale alimentazione richiede e quanto assorbe?
Leggi la risposta
Tutte le versioni dichiarano potenza di 5,5 kW, alimentazione a 400 V trifase 3P+E, frequenza di 50 Hz e assorbimento di 10,4 A.
Quale filtro monta e quali optional sono disponibili?
Leggi la risposta
Il filtro standard è stellare in poliestere Classe L antistatico da 20.000 cm². Sono disponibili superficie da 30.000 cm², configurazioni Classe M, varianti con trattamento PTFE e filtro HEPA H13 secondario. Gli optional vanno definiti in fase di configurazione.
La pulizia del filtro è automatica?
Leggi la risposta
La versione standard utilizza uno scuotifiltro manuale. È disponibile una configurazione semiautomatica opzionale; non va attribuita alla dotazione standard una pulizia automatica continua.
Qual è la capacità del fusto? È disponibile Longopac®?
Leggi la risposta
Il fusto estraibile ha una capacità dichiarata di 100 litri. Per la raccolta delle polveri può essere previsto il sistema Longopac® in alternativa al fusto; il sacco continuo non è la configurazione prevista per i liquidi.
Può aspirare liquidi e residui solidi?
Leggi la risposta
La gamma comprende impieghi con polveri e liquidi nell’allestimento corretto. Per solidi verifica dimensioni, peso e abrasività; per liquidi verifica compatibilità, configurazione filtrante, controllo del livello e modalità di svuotamento prima dell’utilizzo.
È adatto al collegamento a macchinari e quali sono gli ingombri?
Leggi la risposta
Può essere valutato per macchine e impianti dimensionando portata, depressione, tubazioni e utenze. Le dimensioni dichiarate sono di 105 × 60 × H151 cm e il peso è di 150 kg.
La versione standard è ATEX o certificata in Classe H?
Leggi la risposta
La versione BASIC standard non deve essere considerata ATEX. Il filtro antistatico non sostituisce una certificazione ATEX e il filtro HEPA opzionale non attribuisce da solo una certificazione complessiva della macchina in Classe H.
