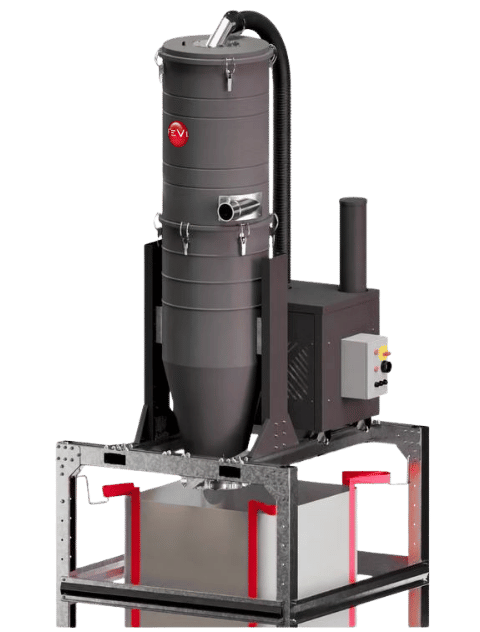

FEVI HOPVAC 11 BASIC è un aspiratore industriale trifase progettato per raccogliere grandi quantità di polvere da macchinari, linee produttive e impianti centralizzati, con scarico diretto del materiale dalla tramoggia al Big Bag.
Il gruppo aspirante comprende due turbine da 5,5 kW, per una potenza complessiva di 11 kW, alimentate a 400 V e 50 Hz con corrente dichiarata di 21 A. La configurazione viene scelta tra versione 11P ad alta portata e versione 11S ad alta depressione.
HOPVAC TWIN 11P BASIC sviluppa 1.040 m³/h, 250 mbar e una depressione massima di 320 mbar. HOPVAC TWIN 11S BASIC sviluppa 640 m³/h, 450 mbar e una depressione massima di 530 mbar.
Il materiale viene raccolto in una tramoggia conica da 250 litri, dotata di flangia di scarico Ø250 mm. Il filtro stellare in poliestere da 50.000 cm² utilizza lo scuotimento manuale, con sistema semiautomatico disponibile come opzione.
Applicazione ideale: Raccolta di grandi quantità di polvere da linee produttive, impianti centralizzati e lavorazioni con scarico organizzato nel Big Bag.
Vantaggi chiave: Due turbine, tramoggia da 250 litri, filtro da 50.000 cm², ingresso tangenziale Ø90 mm e scarico flangiato.
Versione 11P: Le turbine in parallelo privilegiano la portata d’aria e raggiungono 1.040 m³/h per movimentare elevati volumi.
Versione 11S: Le turbine in serie privilegiano la depressione, con 450 mbar nominali e 530 mbar massimi.
Scarico nel Big Bag: Il cono flangiato Ø250 mm permette di trasferire il materiale raccolto nel contenitore predisposto sotto la tramoggia.
Non indicato per: Liquidi, polveri molto fini con rapido intasamento o zone ATEX nella configurazione standard descritta.
A chi è consigliato FEVI HOPVAC 11 BASIC
FEVI HOPVAC 11 BASIC è consigliato alle aziende che devono aspirare volumi importanti di polvere, ridurre gli svuotamenti intermedi e trasferire il materiale direttamente in un Big Bag. La scelta tra 11P e 11S dipende dal bilanciamento richiesto tra portata, depressione e perdite di carico dell’impianto.
Scopri i principali settori di utilizzo
- Linee produttive che generano quantità elevate di polvere.
- Impianti centralizzati con uno o più punti correttamente dimensionati.
- Reparti che richiedono raccolta continua in tramoggia.
- Processi con trasferimento programmato del materiale nel Big Bag.
- Trattamento delle superfici e recupero di residui polverosi compatibili.
- Settori minerario, ceramico e dei materiali da costruzione.
- Lavorazioni meccaniche con residui secchi compatibili.
- Applicazioni che richiedono elevata portata nella configurazione 11P.
- Percorsi con maggiori perdite di carico nella configurazione 11S.
- Impianti che beneficiano di un ingresso tangenziale Ø90 mm.
- Attività che possono programmare la pulizia del filtro e lo scarico in sicurezza.
Applicazioni principali
Impianti di aspirazione centralizzati
Le due turbine permettono di alimentare una rete dimensionata sulle reali perdite di carico e sulla portata necessaria ai punti di captazione.
Diametri, lunghezze, curve, diramazioni e numero di utenze devono essere calcolati prima della configurazione.
Collegamento a macchinari produttivi
HOPVAC 11 BASIC può raccogliere la polvere direttamente da macchine e linee, riducendo la movimentazione manuale dei residui.
La geometria della captazione deve essere coerente con la portata disponibile e con il comportamento del materiale.
Elevati volumi di polvere
La tramoggia da 250 litri offre un accumulo superiore ai tradizionali fusti estraibili e supporta cicli con produzioni consistenti.
Densità apparente e peso del materiale devono essere considerati insieme al volume nominale.
Scarico diretto nel Big Bag
La flangia Ø250 mm consente di predisporre il contenitore sotto il cono per organizzare contenimento, movimentazione e conferimento.
Il Big Bag e il sistema di sostegno devono essere scelti in base a peso, caratteristiche e modalità di scarico del prodotto.
Versione ad alta portata
HOPVAC TWIN 11P BASIC è orientato alle applicazioni che richiedono 1.040 m³/h, con depressione nominale di 250 mbar.
Versione ad alta depressione
HOPVAC TWIN 11S BASIC sviluppa 450 mbar nominali e 530 mbar massimi per percorsi più resistenti, con portata di 640 m³/h.
Due configurazioni per esigenze differenti
La disposizione delle turbine non rappresenta una regolazione da modificare durante l’uso: 11P e 11S sono configurazioni distinte da selezionare in fase di definizione. La versione P privilegia la quantità d’aria movimentata; la versione S privilegia la capacità di vincere le perdite di carico. Un calcolo dell’impianto evita di scegliere la sola prestazione più alta senza considerare il punto di lavoro effettivo.
Come funziona FEVI HOPVAC 11 BASIC?
Le due turbine generano il flusso aspirante. La polvere entra attraverso il bocchettone tangenziale Type D Ø90 mm, viene separata dal flusso nella camera filtrante e cade nella tramoggia conica sottostante.
Scopri come funziona
L’ingresso tangenziale accompagna il materiale lungo la parete della camera Ø560 mm e favorisce una prima separazione delle particelle prima del contatto con il filtro.
Il filtro stellare in poliestere distribuisce l’aria su 50.000 cm². Quando il deposito riduce la permeabilità, l’operatore esegue lo scuotimento manuale secondo il manuale; il sistema semiautomatico è disponibile come opzione.
Il materiale separato si accumula nella tramoggia da 250 litri e raggiunge il cono flangiato Ø250 mm.
Durante lo scarico il prodotto viene trasferito nel Big Bag predisposto, con procedure e sistemi di sostegno adeguati al peso e alle caratteristiche della polvere.
50.000 cm² di superficie filtrante
Il filtro stellare in poliestere offre un’ampia superficie per distribuire il flusso generato dalle due turbine. La versione standard utilizza lo scuotimento manuale; quando la frequenza di rigenerazione rende utile un supporto aggiuntivo, può essere valutato il sistema semiautomatico opzionale. Per polveri molto fini e cicli con rapido intasamento è preferibile confrontare la versione AirClean.
Perché scegliere FEVI HOPVAC 11 BASIC
Scopri i principali vantaggi
Potenza complessiva di 11 kW
Le due turbine da 5,5 kW lavorano nella configurazione P o S scelta per rispondere al punto di lavoro dell’impianto.
Scelta tra portata e depressione
La versione 11P raggiunge 1.040 m³/h; la versione 11S offre 450 mbar nominali e 530 mbar massimi.
Tramoggia da 250 litri
La raccolta integrata aumenta l’autonomia e convoglia il materiale verso il fondo conico.
Scarico flangiato Ø250 mm
La predisposizione permette di organizzare il trasferimento diretto del residuo in un Big Bag idoneo.
Filtro stellare da 50.000 cm²
L’ampia superficie filtrante è abbinata allo scuotimento manuale, con pulizia semiautomatica opzionale.
Ingresso tangenziale Ø90 mm
Il bocchettone Type D favorisce una prima separazione del materiale nella camera prima della filtrazione.
Dati Tecnici
| Versioni disponibili | HOPVAC TWIN 11P BASIC / HOPVAC TWIN 11S BASIC |
| Materiale da aspirare | Polveri secche compatibili |
| Motorizzazione | 2 turbine da 5,5 kW |
| Potenza complessiva | 11 kW |
| Alimentazione | 400 V trifase |
| Frequenza | 50 Hz |
| Corrente | 21 A |
| Portata versione 11P | 1.040 m³/h |
| Depressione versione 11P | 250 mbar |
| Depressione massima 11P | 320 mbar |
| Portata versione 11S | 640 m³/h |
| Depressione versione 11S | 450 mbar |
| Depressione massima 11S | 530 mbar |
| Bocchettone | Type D tangenziale Ø90 mm |
| Sistema di raccolta | Tramoggia con fondo conico |
| Capacità di raccolta | 250 L |
| Scarico | Cono flangiato Ø250 mm predisposto per Big Bag |
| Diametro camera filtrante | Ø560 mm |
| Filtro principale | Stellare in poliestere |
| Superficie filtrante | 50.000 cm² |
| Pulizia del filtro | Scuotimento manuale; sistema semiautomatico opzionale |
Componenti principali
Due turbine da 5,5 kW
Il gruppo aspirante viene configurato in parallelo per la versione 11P oppure in serie per la versione 11S.
Filtro stellare in poliestere
La superficie di 50.000 cm² gestisce il flusso d’aria e trattiene le polveri compatibili prima dello scarico.
Sistema di rigenerazione
Lo scuotimento manuale è previsto nella configurazione standard; la pulizia semiautomatica è disponibile come opzione.
Tramoggia conica da 250 litri
Il volume di raccolta riceve il materiale separato e lo convoglia verso l’apertura inferiore.
Flangia di scarico Ø250 mm
Il cono è predisposto per trasferire il residuo direttamente nel Big Bag collocato e sostenuto correttamente.
Ingresso tangenziale Ø90 mm
Il bocchettone Type D accompagna il materiale lungo la camera filtrante e collega la macchina all’impianto.
Differenze tra HOPVAC TWIN 11P e HOPVAC TWIN 11S BASIC
Le due versioni condividono potenza, alimentazione, filtro, tramoggia e sistema di scarico. Cambia il collegamento delle turbine e, di conseguenza, il rapporto tra portata e depressione.
La versione 11P è adatta quando il processo richiede un volume d’aria superiore; la 11S è preferibile quando tubazioni, dislivelli o caratteristiche del materiale generano perdite di carico maggiori.
Approfondisci
- HOPVAC TWIN 11P BASIC: turbine in parallelo, 1.040 m³/h, 250 mbar nominali e 320 mbar massimi.
- HOPVAC TWIN 11S BASIC: turbine in serie, 640 m³/h, 450 mbar nominali e 530 mbar massimi.
- Scelta della versione: deve derivare dal punto di lavoro calcolato, considerando rete, captazione e caratteristiche della polvere.
Quando scegliere FEVI HOPVAC 11 BASIC
Scegli FEVI HOPVAC 11 BASIC quando:
Scopri tutti i casi di utilizzo
- devi aspirare quantità elevate di polvere secca compatibile;
- serve il collegamento a macchinari o a una rete centralizzata;
- è disponibile alimentazione trifase a 400 V;
- l’impianto può sostenere una corrente dichiarata di 21 A;
- la configurazione 11P o 11S risponde al punto di lavoro;
- la tramoggia da 250 litri offre l’autonomia necessaria;
- lo scarico diretto nel Big Bag migliora la gestione del residuo;
- l’ingresso tangenziale Ø90 mm è coerente con la tubazione;
- il filtro da 50.000 cm² è adatto al carico previsto;
- l’ambiente non richiede una certificazione ATEX specifica.
Quando valutare un altro modello FEVI
FEVI HOPVAC 11 AIRCLEAN
Da valutare per polveri molto fini e cicli nei quali serve una pulizia automatica delle cartucce mediante aria compressa.
FEVI HOPVAC 11 BASIC ATEX 2-22
Configurazione dedicata agli ambienti classificati, da scegliere in base alla marcatura richiesta e ai dati della polvere.
FEVI HDC 111 S BASIC
Alternativa ad alta depressione con raccolta in fusto o Longopac®, quando non è necessaria la tramoggia con scarico nel Big Bag.
Separatore con tramoggia
Da dimensionare quando conviene separare raccolta e gruppo aspirante o integrare il contenimento in un impianto esistente.
Consigli di utilizzo
Per configurare FEVI HOPVAC 11 BASIC verifica:
Scopri i principali aspetti da considerare
- composizione, granulometria e densità apparente della polvere;
- quantità prodotta nell’unità di tempo;
- portata richiesta dai punti di captazione;
- depressione necessaria per superare le perdite di carico;
- diametro, lunghezza, curve e diramazioni della rete;
- numero di utenze attive contemporaneamente;
- frequenza prevista per la rigenerazione del filtro;
- necessità del sistema semiautomatico opzionale;
- peso massimo accumulabile e caratteristiche del Big Bag;
- spazio, struttura di sostegno e procedura di scarico.
Controlla periodicamente filtro, guarnizioni, ingresso, tramoggia e flangia. Esegui la pulizia del filtro secondo il manuale e scarica il materiale con la macchina arrestata e isolata come previsto. La struttura di supporto e il Big Bag devono essere adeguati al peso effettivo, che può variare molto in funzione della densità della polvere.
Serve aiuto nella scelta?
Vuoi configurare FEVI HOPVAC 11 BASIC?
Descrivici materiale, granulometria, densità e quantità prodotta. Indica numero di punti, diametro e lunghezza della rete, curve, dislivelli, ore di lavoro e modalità prevista per la movimentazione del Big Bag.
FEVI può aiutarti a scegliere tra configurazione 11P e 11S, verificando filtro, pulizia, tramoggia, scarico e prestazioni richieste dall’impianto.
FAQ FEVI HOPVAC 11 BASIC
Per quali materiali è progettato FEVI HOPVAC 11 BASIC?
Leggi la risposta
È progettato per raccogliere grandi quantità di polveri secche compatibili. Liquidi e materiali non verificati non rientrano nella configurazione descritta.
Qual è la differenza tra le versioni 11P e 11S?
Leggi la risposta
La 11P utilizza le turbine in parallelo e privilegia la portata, raggiungendo 1.040 m³/h. La 11S le utilizza in serie e privilegia la depressione, fino a 530 mbar massimi.
Le turbine possono essere commutate durante l’uso?
Leggi la risposta
La documentazione presenta 11P e 11S come due configurazioni distinte. La versione deve quindi essere scelta in fase di definizione in base al punto di lavoro richiesto.
Qual è la capacità della tramoggia?
Leggi la risposta
La capacità dichiarata è di 250 litri. Il peso effettivamente accumulabile dipende dalla densità del materiale e dai limiti della configurazione.
Come viene scaricato il materiale?
Leggi la risposta
La tramoggia termina con un cono flangiato Ø250 mm predisposto per trasferire il materiale direttamente in un Big Bag correttamente collocato e sostenuto.
Quale filtro utilizza?
Leggi la risposta
Utilizza un filtro stellare in poliestere con superficie complessiva di 50.000 cm² e camera filtrante del diametro di 560 mm.
Come avviene la pulizia del filtro?
Leggi la risposta
La configurazione standard prevede lo scuotimento manuale. È disponibile come opzione un sistema di pulizia semiautomatico.
È adatto a un impianto centralizzato?
Leggi la risposta
Sì, purché rete, punti di captazione e contemporaneità delle utenze siano dimensionati sulle prestazioni della versione 11P o 11S scelta.
FEVI HOPVAC 11 BASIC è ATEX?
Leggi la risposta
No. La configurazione standard descritta non riporta una marcatura ATEX. Per aree classificate deve essere valutata la versione dedicata HOPVAC 11 BASIC ATEX 2-22.
La scheda tecnica indica peso e dimensioni?
Leggi la risposta
No. Il documento tecnico consultato non riporta peso e dimensioni complessive. Questi dati devono essere richiesti per la configurazione definitiva, insieme agli ingombri necessari per Big Bag e scarico.
