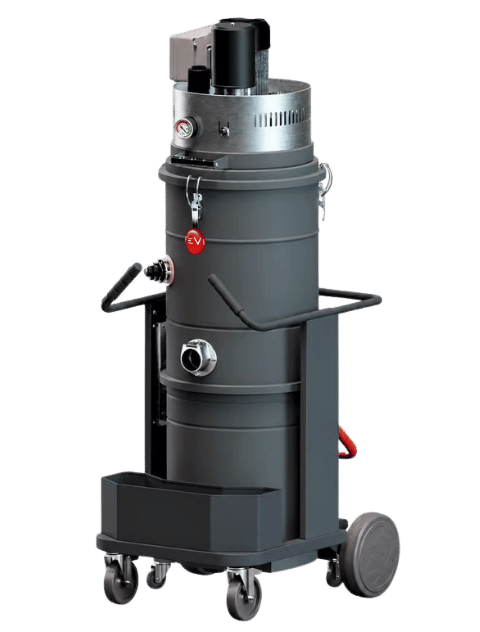

FEVI TDC 22B L BASIC è un aspiratore industriale monofase a turbina per polveri e liquidi, progettato per attività professionali che richiedono maggiore continuità operativa rispetto alle macchine con motori by-pass.
La turbina a canale laterale da 2,2 kW funziona a 230 V, 50 Hz, con corrente dichiarata di 16 A. Sviluppa una portata d’aria di 320 m³/h e una depressione dichiarata di 320 mbar; il valore riportato con valvola è 200 mbar.
La versione B utilizza un bocchettone tangenziale Type B Ø60 mm e un filtro stellare in poliestere Classe L antistatico da 20.000 cm², ampliabile opzionalmente a 30.000 cm².
Il sistema di raccolta può essere configurato con fusto da 100 litri oppure con Longopac® per le polveri. La dotazione comprende interruttore termomagnetico e può essere completata con filtro secondario HEPA H13.
Applicazione ideale: Aspirazione prolungata di polveri, liquidi e residui compatibili in officine, manutenzione e reparti produttivi con alimentazione monofase.
Vantaggi chiave: Turbina a canale laterale da 2,2 kW, fusto da 100 litri, filtro Classe L da 20.000 cm² e ingresso tangenziale.
Quando sceglierlo: Quando si desiderano continuità della turbina e alimentazione a 230 V, senza disporre di una rete trifase.
Non indicato per: Polveri molto fini con rapido intasamento, zone ATEX nella configurazione standard e materiali incompatibili con filtro, fusto o tubazioni.
Versione B: Il bocchettone Type B Ø60 mm introduce lateralmente il materiale; la corrispondente versione W utilizza un ingresso centrale Ø70 mm.
Raccolta modulare: Il fusto gestisce polveri e liquidi compatibili; la configurazione Longopac® è destinata alla raccolta di materiali asciutti.
A chi è consigliato FEVI TDC 22B L BASIC
FEVI TDC 22B L BASIC è consigliato alle attività che cercano la continuità di una turbina industriale mantenendo l’alimentazione monofase. La combinazione tra ingresso tangenziale, fusto capiente e configurazione Wet & Dry lo rende adatto a impieghi frequenti, purché materiale, filtrazione e modalità di raccolta siano verificati.
Scopri i principali settori di utilizzo
- Officine e reparti produttivi senza alimentazione trifase disponibile.
- Attività di manutenzione con raccolta di polveri e liquidi compatibili.
- Macchinari che richiedono un’aspirazione stabile per cicli prolungati.
- Postazioni che beneficiano di una turbina monofase da 2,2 kW.
- Applicazioni che richiedono 320 m³/h di portata nominale.
- Circuiti compatibili con la depressione dichiarata del modello.
- Utilizzi nei quali l’ingresso tangenziale favorisce la separazione preliminare.
- Reparti che richiedono un fusto da 100 litri.
- Processi compatibili con filtro stellare Classe L antistatico.
- Attività che possono richiedere la superficie opzionale da 30.000 cm².
- Raccolta di polveri mediante sistema Longopac® opzionale.
Applicazioni principali
Polveri industriali
Il filtro stellare Classe L permette di raccogliere polveri e residui secchi compatibili generati da normali lavorazioni produttive.
Per particelle particolarmente fini o carichi elevati occorre valutare una configurazione con filtrazione e rigenerazione più specifiche.
Aspirazione di liquidi
Il fusto da 100 litri consente la raccolta di liquidi compatibili durante manutenzione, recupero da macchinari e interventi sul reparto.
La versione standard non dichiara un galleggiante elettrico: livello e procedura di svuotamento devono essere gestiti secondo il manuale.
Collegamento a macchinari
La turbina può servire macchine e postazioni che producono residui durante il ciclo, con maggiore continuità rispetto a motori a spazzole.
Il dimensionamento deve considerare portata, depressione, diametro, lunghezza e curve della tubazione.
Manutenzione industriale
La configurazione Wet & Dry permette di affrontare interventi differenti con una sola macchina, predisposta correttamente a ogni cambio di materiale.
Compatibilità chimica e temperatura dei liquidi devono essere verificate prima dell’aspirazione.
Materiali con ingresso tangenziale
Il bocchettone Type B Ø60 mm introduce lateralmente il materiale nella camera Ø460 mm, favorendo una prima separazione dal flusso d’aria.
Raccolta con elevata autonomia
Il fusto da 100 litri riduce la frequenza degli svuotamenti; per le sole polveri può essere valutata la configurazione Longopac®.
Turbina industriale con alimentazione monofase
TDC 22B combina una turbina a canale laterale con alimentazione a 230 V. Questa caratteristica permette di utilizzare una motorizzazione adatta a cicli prolungati anche dove non è presente la rete trifase richiesta dai modelli TDC 30 e TDC 40. L’impianto elettrico deve sostenere correttamente l’assorbimento dichiarato di 16 A.
Come funziona FEVI TDC 22B L BASIC?
La turbina genera il flusso aspirante. Il materiale entra dal bocchettone tangenziale Type B Ø60 mm, percorre la camera filtrante Ø460 mm e viene separato prima della raccolta nel fusto.
Scopri come funziona
L’ingresso tangenziale accompagna il materiale lungo la parete interna, riducendo l’impatto diretto delle particelle sulla superficie filtrante.
Durante l’aspirazione a secco, il filtro stellare Classe L antistatico trattiene la polvere su una superficie standard di 20.000 cm².
Quando il deposito riduce il flusso, l’operatore utilizza lo scuotimento manuale seguendo la procedura prevista dal manuale.
Polveri e liquidi compatibili vengono raccolti nel fusto da 100 litri. La configurazione Longopac® deve essere utilizzata esclusivamente per materiali asciutti.
Filtro Classe L da 20.000 cm² e opzioni disponibili
La configurazione standard utilizza un filtro stellare in poliestere Classe L antistatico da 20.000 cm². Per aumentare l’autonomia filtrante è disponibile una superficie da 30.000 cm²; il filtro HEPA H13 opzionale aggiunge uno stadio secondario con efficienza dichiarata del 99,95% MPPS a 0,12 µm, senza attribuire automaticamente una classe all’intera macchina.
Perché scegliere FEVI TDC 22B L BASIC
Scopri i principali vantaggi
Turbina monofase da 2,2 kW
La macchina offre le caratteristiche operative di una turbina a canale laterale con alimentazione a 230 V e corrente dichiarata di 16 A.
320 m³/h di portata
La portata nominale permette di valutare il collegamento a macchinari e punti di aspirazione correttamente dimensionati.
Ingresso tangenziale Ø60 mm
Il bocchettone Type B introduce lateralmente il materiale e favorisce una prima separazione nella camera filtrante.
Filtro Classe L antistatico
Il filtro stellare in poliestere dispone di 20.000 cm², con superficie da 30.000 cm² disponibile come opzione.
Polveri e liquidi
Il fusto da 100 litri supporta applicazioni Wet & Dry compatibili e dispone di tubo dedicato allo scarico dei liquidi.
Protezione termomagnetica
L’interruttore protegge la motorizzazione; il filtro HEPA H13 opzionale permette di aggiungere un secondo stadio filtrante.
Dati Tecnici
| Materiale da aspirare | Polveri e liquidi compatibili |
| Motorizzazione | Turbina a canale laterale |
| Potenza | 2,2 kW |
| Alimentazione | 230 V monofase, 1P+N+E |
| Frequenza | 50 Hz |
| Corrente | 16 A |
| Portata d’aria | 320 m³/h |
| Depressione dichiarata | 320 mbar a 50 Hz |
| Valore con valvola | 200 mbar |
| Bocchettone | Type B tangenziale Ø60 mm |
| Dimensioni | 80 × 67 × H184 cm |
| Peso dichiarato | 95 kg |
| Sistema di raccolta | Fusto estraibile / configurazione Longopac® |
| Capacità di raccolta | 100 L / sistema Longopac® |
| Diametro camera filtrante | Ø460 mm |
| Filtro primario | Poliestere stellare Classe L antistatico |
| Superficie filtrante standard | 20.000 cm² |
| Superficie filtrante opzionale | 30.000 cm² |
| Pulizia filtro | Scuotimento manuale |
| Filtro secondario | HEPA H13 opzionale, 99,95% MPPS a 0,12 µm |
| Dotazione e sicurezza | Kit professionale Ø50 mm, attacco macchina e interruttore termomagnetico |
Componenti principali
Turbina a canale laterale
La motorizzazione da 2,2 kW permette un utilizzo prolungato mantenendo l’alimentazione monofase a 230 V.
Bocchettone tangenziale Ø60 mm
L’ingresso Type B accompagna il materiale nella camera e caratterizza la configurazione B.
Filtro stellare Classe L
Il filtro in poliestere antistatico dispone di 20.000 cm² e viene rigenerato mediante scuotimento manuale.
Fusto da 100 litri
Il contenitore estraibile permette la raccolta di polveri e liquidi compatibili con elevata autonomia.
Scarico dei liquidi
Il tubo dedicato agevola lo svuotamento della frazione liquida raccolta nel fusto, secondo la procedura prevista.
Interruttore termomagnetico
La protezione elettrica tutela la turbina e completa la dotazione di sicurezza della macchina.
Differenze tra TDC 22B, TDC 22W, TDC 30 e TDC 40
TDC 22B e TDC 22W condividono turbina da 2,2 kW e alimentazione monofase; cambia il tipo di ingresso. I modelli TDC 30 e TDC 40 utilizzano invece turbine trifase di potenza superiore.
La scelta dipende da alimentazione disponibile, percorso della tubazione, caratteristiche del materiale e modalità con cui deve entrare nella camera filtrante.
Approfondisci
- TDC 22B: 2,2 kW monofase e ingresso tangenziale Type B Ø60 mm.
- TDC 22W: 2,2 kW monofase e ingresso centrale Type C Ø70 mm.
- TDC 30 e TDC 40: versioni trifase da 3 e 4 kW da valutare quando servono alimentazione e prestazioni differenti.
Quando scegliere FEVI TDC 22B L BASIC
Scegli FEVI TDC 22B L BASIC quando:
Scopri tutti i casi di utilizzo
- devi aspirare polveri e liquidi compatibili;
- desideri una macchina con turbina a canale laterale;
- nel reparto è disponibile soltanto alimentazione monofase;
- l’impianto elettrico può sostenere 230 V e 16 A;
- 320 m³/h rispondono alla portata necessaria;
- preferisci un ingresso tangenziale Type B Ø60 mm;
- il fusto da 100 litri offre l’autonomia richiesta;
- il filtro Classe L è coerente con la polvere aspirata;
- lo scuotimento manuale è compatibile con il ciclo di lavoro;
- la configurazione standard viene utilizzata fuori da zone ATEX classificate.
Quando valutare un altro modello FEVI
FEVI TDC 22W L BASIC
Da valutare quando si preferisce l’ingresso centrale Type C Ø70 mm mantenendo turbina da 2,2 kW e alimentazione monofase.
FEVI TDC 30B L BASIC
Alternativa trifase da 3 kW con ingresso tangenziale, indicata quando è disponibile la rete a 400 V.
FEVI TDC 40B L BASIC
Configurazione trifase da 4 kW da confrontare quando l’applicazione richiede una potenza superiore.
FEVI TDC 22 iClean
Soluzione a turbina per polveri molto fini con cartucce HEPA + PTFE e pulizia automatica, da valutare quando l’intasamento è rapido.
Consigli di utilizzo
Per configurare FEVI TDC 22B L BASIC verifica:
Scopri i principali aspetti da considerare
- composizione, granulometria e quantità della polvere;
- natura, temperatura e compatibilità chimica dei liquidi;
- portata e depressione richieste dal punto di aspirazione;
- lunghezza, diametro, curve e derivazioni della tubazione;
- durata prevista del ciclo di lavoro;
- compatibilità dell’impianto elettrico con 230 V e 16 A;
- frequenza necessaria per lo scuotimento del filtro;
- preferenza tra fusto rigido e Longopac® per le polveri;
- necessità della superficie da 30.000 cm² o del filtro HEPA;
- eventuale classificazione ATEX dell’ambiente.
Controlla periodicamente filtro, tenute, tubo, valvola, scarico dei liquidi e sistema di raccolta. Esegui lo scuotimento secondo il manuale, non utilizzare il Longopac® per i liquidi e scegli una versione ATEX dedicata se l’ambiente è classificato.
Serve aiuto nella scelta?
Vuoi configurare FEVI TDC 22B L BASIC?
Descrivici polveri e liquidi da aspirare, quantità, peso specifico, temperatura e durata del ciclo. Indica lunghezza e diametro della tubazione, numero di curve e alimentazione disponibile.
FEVI può aiutarti a verificare prestazioni, filtro, accessori e scelta tra ingresso B o W, fusto o Longopac®, TDC 22 monofase o versioni trifase di potenza superiore.
FAQ FEVI TDC 22B L BASIC
FEVI TDC 22B L BASIC può aspirare polveri e liquidi?
Leggi la risposta
Sì. È progettato per polveri, residui solidi e liquidi compatibili. Materiale, temperatura e accessori devono essere verificati prima dell’utilizzo.
Quale motorizzazione utilizza?
Leggi la risposta
Utilizza una turbina a canale laterale da 2,2 kW alimentata a 230 V monofase, 50 Hz, con corrente dichiarata di 16 A.
Quali sono portata e depressione?
Leggi la risposta
La portata dichiarata è di 320 m³/h. La scheda riporta 320 mbar a 50 Hz e un valore di 200 mbar con valvola.
Può lavorare per periodi prolungati?
Leggi la risposta
La turbina è indicata per un utilizzo più prolungato rispetto ai motori a spazzole, nel rispetto delle condizioni di installazione e manutenzione previste.
Quale filtro utilizza?
Leggi la risposta
Utilizza un filtro stellare in poliestere Classe L antistatico da 20.000 cm², con superficie da 30.000 cm² disponibile come opzione.
Come viene pulito il filtro?
Leggi la risposta
La rigenerazione avviene mediante scuotimento manuale, da utilizzare con frequenza coerente con il deposito di polvere e secondo il manuale.
Qual è la capacità del fusto?
Leggi la risposta
La capacità dichiarata è di 100 litri. Il fusto è utilizzabile per polveri e liquidi compatibili.
Qual è la differenza tra TDC 22B e TDC 22W?
Leggi la risposta
TDC 22B utilizza un ingresso tangenziale Type B Ø60 mm; TDC 22W utilizza un ingresso centrale Type C Ø70 mm.
È disponibile un filtro HEPA?
Leggi la risposta
Sì. È disponibile come opzione un filtro secondario H13 con efficienza dichiarata del 99,95% MPPS a 0,12 µm.
FEVI TDC 22B L BASIC è ATEX?
Leggi la risposta
No. La versione standard non è dichiarata ATEX; per una zona classificata occorre scegliere la specifica configurazione certificata.
