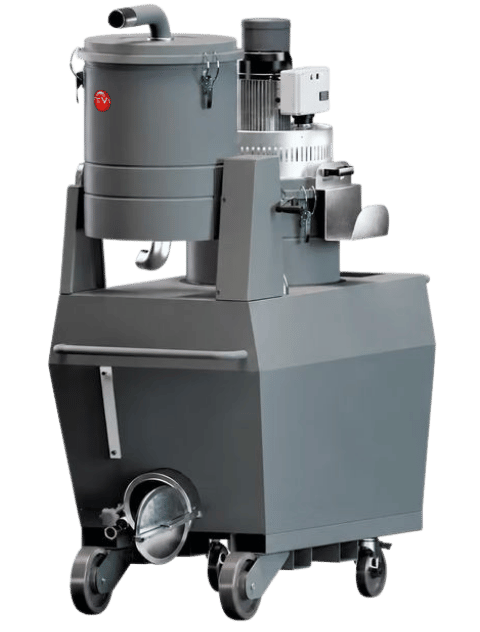

FEVI OIL 300 è un aspiratore industriale trifase di grande capacità per il recupero di oli, emulsioni lubrorefrigeranti e trucioli metallici. Il serbatoio contiene fino a 300 litri di liquido, mentre la tramoggia ribaltabile gestisce fino a 75 litri di solidi.
È disponibile nelle versioni T4 P da 4 kW e T55S P da 5,5 kW, entrambe alimentate a 400 V. La portata dichiarata è di 320 m³/h a 50 Hz; la versione T4 P sviluppa 320 mbar, mentre la T55S P raggiunge 450 mbar operativi e 530 mbar massimi.
Il cestello grigliato in acciaio inox separa i trucioli dal fluido. Un filtro in nylon da 300 µm completa la separazione, mentre spugna oleofobica e cartuccia di sicurezza Classe M idro-oleofobica proteggono il gruppo aspirante.
L’elettropompa centrifuga integrata scarica il liquido con una portata dichiarata fino a 140 l/min. Il galleggiante arresta automaticamente l’aspirazione al livello massimo; porta d’ispezione, indicatore visivo e innesto rapido rotativo agevolano il controllo e l’impiego in reparto.
Applicazione ideale: Svuotamento di grandi vasche di macchine utensili con recupero simultaneo di oli, emulsioni e trucioli metallici.
Vantaggi chiave: Capacità di 300 litri per i liquidi, 75 litri per i solidi, tramoggia ribaltabile ed elettropompa centrifuga da 140 l/min.
Quando sceglierlo: Quando servono grande autonomia di raccolta, impiego intensivo e una turbina trifase dimensionata sul percorso di aspirazione.
Non indicato per: Zone ATEX nella configurazione descritta, solventi o liquidi infiammabili senza una verifica tecnica specifica.
Due versioni: T4 P da 4 kW per l’impiego ordinario; T55S P da 5,5 kW quando la rete o il materiale richiedono maggiore depressione.
Gestione del materiale: Cestello inox e nylon da 300 µm separano i residui; pompa e tramoggia ribaltabile agevolano lo scarico distinto di liquidi e trucioli.
A chi è consigliato FEVI OIL 300
FEVI OIL 300 è consigliato ai reparti che devono svuotare vasche di grandi dimensioni e gestire quantità rilevanti di lubrorefrigerante e trucioli. La scelta tra T4 P e T55S P deve considerare percorso del tubo, perdite di carico, densità del materiale, frequenza e durata degli interventi.
Scopri i principali settori di utilizzo
- Officine meccaniche di medie e grandi dimensioni.
- Tornerie e reparti di fresatura.
- Centri di lavoro CNC con vasche capienti.
- Aziende metalmeccaniche con più macchine utensili.
- Servizi di manutenzione industriale.
- Reparti che utilizzano oli da taglio ed emulsioni lubrorefrigeranti.
- Lavorazioni con quantità rilevanti di trucioli metallici bagnati.
- Impieghi che richiedono un serbatoio da 300 litri.
- Attività che beneficiano dello scarico dei solidi tramite tramoggia ribaltabile.
- Reparti dotati di alimentazione trifase a 400 V.
- Applicazioni nelle quali la pompa da 140 l/min semplifica il trasferimento del fluido.
Applicazioni principali
Svuotamento di vasche industriali
La capacità da 300 litri permette di affrontare interventi su vasche di grandi dimensioni riducendo la frequenza degli scarichi intermedi.
Il volume effettivo, la quantità di trucioli e il livello presente nella vasca devono essere verificati prima di iniziare l’aspirazione.
Recupero di oli ed emulsioni
Il sistema raccoglie fluidi di lavorazione compatibili insieme ai residui prodotti dalla macchina utensile.
Viscosità, temperatura, composizione e stato del liquido influenzano aspirazione, separazione e prestazione della pompa di scarico.
Separazione e scarico dei trucioli
Il cestello grigliato in acciaio inox trattiene la componente solida prima che il liquido raggiunga il serbatoio.
La tramoggia da 75 litri può essere ribaltata per agevolare lo scarico dei trucioli secondo le procedure previste.
Scarico rapido del liquido
La pompa centrifuga protetta trasferisce il liquido raccolto attraverso il tubo con una portata dichiarata fino a 140 l/min.
La resa effettiva dipende da viscosità, dislivello, tubazione e condizioni del fluido.
Interventi su più macchine utensili
L’innesto rapido rotativo facilita il collegamento del tubo e i movimenti intorno alla postazione. Ingombri, passaggi e spazio di manovra devono essere verificati in reparto.
Controllo del contenuto raccolto
La porta d’ispezione e l’indicatore visivo permettono di controllare il livello, mentre il galleggiante elettrico arresta l’aspirazione alla soglia massima prevista.
300 litri per i liquidi e 75 litri per i solidi
FEVI OIL 300 separa le due componenti in volumi dedicati: il lubrorefrigerante raggiunge il serbatoio principale, mentre i trucioli rimangono nella tramoggia ribaltabile. La capacità elevata è pensata per applicazioni intensive e vasche di grandi dimensioni, mantenendo distinte le operazioni di scarico del liquido e dei solidi.
Come funziona FEVI OIL 300?
Il ciclo comprende aspirazione della miscela, separazione dei trucioli, filtrazione aggiuntiva del liquido, controllo automatico del livello e scarico separato delle due componenti.
Scopri come funziona
La turbina genera il flusso aspirante. Olio, emulsione e trucioli entrano dal bocchettone Type B Ø60 mm con innesto rapido rotativo e raggiungono il cestello grigliato in acciaio inox.
Il cestello trattiene i residui metallici; il filtro in nylon da 300 µm effettua un’ulteriore separazione. Spugna oleofobica e cartuccia Classe M idro-oleofobica proteggono il gruppo aspirante.
Il liquido si raccoglie nel serbatoio da 300 litri ed è trasferito mediante la pompa centrifuga da 140 l/min. I solidi rimangono nella tramoggia da 75 litri, che può essere ribaltata per lo scarico.
Filtrazione del liquido e protezione del gruppo aspirante
Il cestello inox realizza la separazione iniziale dei trucioli, mentre il filtro in nylon da 300 µm trattiene particelle residue nel fluido. Spugna oleofobica e cartuccia di sicurezza Classe M idro-oleofobica proteggono la turbina. Questo processo non equivale alla rigenerazione completa dell’olio: l’eventuale riutilizzo richiede una verifica delle condizioni del fluido.
Perché scegliere FEVI OIL 300
Scopri i principali vantaggi
Due turbine trifase disponibili
T4 P utilizza 4 kW e 8,9 A; T55S P utilizza 5,5 kW e 10,4 A. Entrambe funzionano a 400 V, 50/60 Hz.
Scelta tra 320 e 530 mbar massimi
T4 P dichiara 320 mbar; T55S P offre 450 mbar operativi e 530 mbar massimi per reti più resistive.
Grande capacità di raccolta
Il serbatoio contiene 300 litri di liquido e la tramoggia ribaltabile raccoglie fino a 75 litri di trucioli.
Separazione con nylon da 300 µm
Cestello grigliato e filtro in nylon lavorano in sequenza per separare i residui metallici dal lubrorefrigerante.
Pompa centrifuga protetta
L’elettropompa integrata nella struttura trasferisce il liquido con una portata dichiarata fino a 140 l/min attraverso il tubo di scarico.
Controllo e accessibilità
Galleggiante con arresto automatico, indicatore visivo, porta d’ispezione e innesto rotativo supportano le operazioni di reparto.
Dati Tecnici
| Materiale da aspirare | Oli, emulsioni lubrorefrigeranti e trucioli metallici compatibili |
| Versioni | OIL 300 T4 P / OIL 300 T55S P |
| Motorizzazione | Turbina trifase |
| Potenza | T4 P: 4 kW / T55S P: 5,5 kW |
| Alimentazione | 400 V trifase, 50/60 Hz |
| Corrente | T4 P: 8,9 A / T55S P: 10,4 A |
| Portata d’aria | 320 m³/h a 50 Hz per entrambe |
| Depressione | T4 P: 320 mbar a 50 Hz / T55S P: 450 mbar |
| Depressione massima | T4 P: 320 mbar / T55S P: 530 mbar |
| Bocchettone | Type B Ø60 mm con innesto rapido rotativo |
| Dimensioni | 140 × 80 × H185 cm |
| Peso dichiarato | T4 P: 283 kg / T55S P: 315 kg |
| Capacità liquidi | 300 L |
| Capacità solidi | 75 L con tramoggia ribaltabile |
| Galleggiante elettrico | Sì, con spegnimento automatico |
| Diametro camera filtrante | Ø460 mm |
| Filtrazione dell’olio | Filtro in nylon da 300 µm |
| Filtrazione di sicurezza | Spugna oleofobica e cartuccia Classe M idro-oleofobica |
| Scarico del liquido | Elettropompa centrifuga 140 l/min con tubo di scarico |
| Controllo del contenuto | Indicatore visivo e porta d’ispezione |
| Filtro per polveri | Disponibile come optional per allestimenti compatibili |
Componenti principali
Turbina T4 P da 4 kW
La versione da 8,9 A offre 320 m³/h e 320 mbar a 50 Hz; è orientata alle applicazioni in cui questa curva risponde alla rete.
Turbina T55S P da 5,5 kW
La versione da 10,4 A mantiene 320 m³/h e raggiunge 450 mbar, con valore massimo dichiarato di 530 mbar.
Cestello inox e nylon da 300 µm
Il cestello trattiene i trucioli; il filtro in nylon completa la separazione delle particelle presenti nel liquido.
Serbatoio e tramoggia ribaltabile
Il sistema raccoglie 300 litri di liquidi e 75 litri di solidi, con scarico dei trucioli mediante ribaltamento.
Pompa centrifuga da 140 l/min
La pompa è protetta all’interno della struttura e trasferisce il lubrorefrigerante attraverso il tubo dedicato.
Controllo del livello e ispezione
Galleggiante elettrico, indicatore visivo e porta d’ispezione consentono di monitorare la raccolta e arrestare automaticamente l’aspirazione.
Differenze tra OIL 300 T4 P e T55S P
Le due versioni condividono alimentazione a 400 V, portata di 320 m³/h, capacità da 300 e 75 litri, filtrazione, tramoggia ribaltabile, galleggiante ed elettropompa da 140 l/min. Cambiano potenza, corrente, depressione e peso.
T4 P è la configurazione da 4 kW per reti compatibili con 320 mbar. T55S P da 5,5 kW privilegia la depressione e raggiunge 530 mbar massimi; è da valutare quando tubazioni, dislivelli o materiale producono resistenze superiori.
Approfondisci
- OIL 300 T4 P: 4 kW, 8,9 A, 320 m³/h, 320 mbar a 50 Hz e peso di 283 kg.
- OIL 300 T55S P: 5,5 kW, 10,4 A, 320 m³/h, 450 mbar operativi, 530 mbar massimi e peso di 315 kg.
- Dati comuni: 400 V, ingresso Ø60 mm, dimensioni 140 × 80 × H185 cm, serbatoio da 300 litri e tramoggia da 75 litri.
Quando scegliere FEVI OIL 300
Scegli FEVI OIL 300 quando:
Scopri tutti i casi di utilizzo
- devi recuperare grandi quantità di oli o emulsioni compatibili;
- il fluido contiene trucioli metallici da separare;
- sono necessarie capacità di 300 litri per i liquidi e 75 litri per i solidi;
- la tramoggia ribaltabile facilita la gestione dei trucioli;
- il reparto dispone di alimentazione trifase a 400 V;
- 320 m³/h rispondono alla portata richiesta dall’applicazione;
- puoi scegliere la depressione in funzione della rete e del materiale;
- serve una pompa integrata per il trasferimento rapido del liquido;
- sono utili controllo visivo e arresto automatico al livello massimo;
- la macchina standard viene utilizzata fuori dalle zone ATEX.
Quando valutare un altro modello FEVI
FEVI OIL 140
Da valutare quando 140 litri per i liquidi e 35 litri per i solidi sono sufficienti e si preferisce una macchina più compatta.
FEVI OIL 200
Alternativa con serbatoio da 200 litri per applicazioni intermedie tra OIL 140 e la grande capacità di OIL 300.
FEVI 1100 OIL
Gamma a turbina con serbatoio da 100 litri e scarico mediante inversione del flusso, senza elettropompa dedicata.
Aspiratore dedicato per zone ATEX
Necessario quando ambiente o materiale richiedono una marcatura contro il rischio di esplosione. Le versioni OIL 300 descritte non sono dichiarate ATEX.
Consigli di utilizzo
Per configurare FEVI OIL 300 in funzione del reparto verifica:
Scopri i principali aspetti da considerare
- composizione, viscosità e temperatura del fluido;
- volume delle vasche e quantità da aspirare per intervento;
- forma, dimensioni e quantità dei trucioli;
- eventuale presenza di fanghi o morchie ad alta densità;
- lunghezza, diametro, curve e dislivelli del tubo;
- scelta tra T4 P e T55S P in base alla depressione richiesta;
- spazio disponibile per ingombro, movimentazione e ribaltamento della tramoggia;
- distanza e altezza del punto di scarico del liquido;
- stato di cestello, filtri, galleggiante e pompa centrifuga;
- destinazione del fluido e requisiti per l’eventuale riutilizzo.
Mantieni efficienti cestello, nylon filtrante, protezioni oleofobiche, galleggiante, pompa e tubazioni. Segui il manuale per aspirazione, scarico del liquido e ribaltamento dei solidi; prima del trasferimento prepara un recipiente compatibile e verifica il percorso del tubo.
Serve aiuto nella scelta?
Vuoi scegliere tra OIL 300 T4 P e T55S P?
Descrivici la macchina utensile, il volume della vasca, il fluido, quantità e forma dei trucioli, distanza di aspirazione, dislivelli e punto di scarico.
FEVI può aiutarti a verificare capacità, filtrazione e accessori e a scegliere la turbina in base alla depressione realmente richiesta dall’applicazione.
FAQ FEVI OIL 300
Per quali materiali è progettato FEVI OIL 300?
Leggi la risposta
È progettato per recuperare oli, emulsioni lubrorefrigeranti e trucioli metallici dalle vasche di torni, fresatrici, centri CNC e altre macchine utensili.
Quali sono le capacità di raccolta?
Leggi la risposta
Il serbatoio raccoglie fino a 300 litri di liquido. La tramoggia ribaltabile dedicata ai trucioli dispone di una capacità dichiarata di 75 litri.
Quali versioni sono disponibili?
Leggi la risposta
Sono disponibili OIL 300 T4 P con turbina da 4 kW e OIL 300 T55S P con turbina da 5,5 kW. Entrambe richiedono alimentazione trifase a 400 V.
Quali sono portata e depressione?
Leggi la risposta
Entrambe dichiarano 320 m³/h a 50 Hz. T4 P sviluppa 320 mbar; T55S P dichiara 450 mbar operativi e 530 mbar massimi.
Come vengono separati olio e trucioli?
Leggi la risposta
Il cestello grigliato in acciaio inox trattiene i solidi, mentre il liquido passa attraverso l’ulteriore filtrazione in nylon da 300 µm e raggiunge il serbatoio.
Come si scaricano i trucioli?
Leggi la risposta
La tramoggia da 75 litri utilizza un sistema ribaltabile che agevola lo scarico dei solidi secondo la procedura prevista dal manuale.
Come viene scaricato il liquido?
Leggi la risposta
Una pompa centrifuga integrata e protetta trasferisce il liquido attraverso il tubo dedicato, con una portata dichiarata fino a 140 l/min.
Che cosa accade al raggiungimento del livello massimo?
Leggi la risposta
Il galleggiante elettrico arresta automaticamente l’aspirazione. Il contenuto può essere controllato mediante indicatore visivo e porta d’ispezione.
Il liquido recuperato può essere riutilizzato?
Leggi la risposta
Solo se le sue condizioni e i requisiti della lavorazione lo consentono. La separazione dei trucioli e il nylon da 300 µm non equivalgono a una rigenerazione completa del fluido.
FEVI OIL 300 è ATEX?
Leggi la risposta
No. Nelle configurazioni descritte non è riportata una marcatura ATEX. Per zone classificate o liquidi infiammabili occorre individuare una soluzione specificamente idonea.
