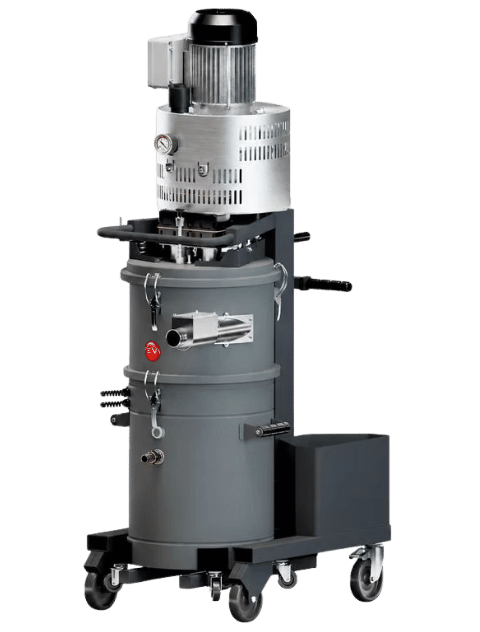

FEVI 1155 OIL è un aspiratore industriale trifase progettato per recuperare oli, emulsioni lubrorefrigeranti e trucioli metallici da torni, fresatrici, centri di lavoro CNC e altre macchine utensili.
La turbina da 5,5 kW funziona a 400 V e sviluppa una portata d’aria di 520 m³/h. La depressione operativa dichiarata con valvola è di 250 mbar, mentre il valore massimo raggiunge 320 mbar.
Il cestello grigliato in acciaio inox separa i trucioli dalla componente liquida, convogliata nel serbatoio da 100 litri. Il galleggiante elettrico arresta automaticamente l’aspirazione quando viene raggiunto il livello massimo previsto.
Lo scarico avviene mediante inversione del flusso d’aria generato dalla turbina, senza pompa elettrica dedicata. La cartuccia Classe M idro-oleofobica da 13.000 cm² permette inoltre di gestire residui secchi compatibili durante la manutenzione del reparto.
Applicazione ideale: Recupero di oli, emulsioni e trucioli dalle vasche di macchine utensili, con separazione tra componente liquida e residui metallici.
Vantaggi chiave: Turbina trifase da 5,5 kW, portata di 520 m³/h, serbatoio da 100 litri e scarico mediante inversione del flusso.
Quando sceglierlo: Quando servono impieghi frequenti, maggiore portata d’aria e una motorizzazione a turbina adatta a cicli industriali prolungati.
Non indicato per: Zone ATEX nella configurazione standard, sostanze incompatibili o applicazioni che richiedono obbligatoriamente una pompa elettrica di scarico.
Separazione e protezione: Cestello inox, galleggiante elettrico e cartuccia Classe M idro-oleofobica proteggono il circuito e organizzano la gestione dei materiali.
Scarico del liquido: L’inversione del flusso sfrutta l’aria della turbina per espellere il fluido raccolto attraverso il tubo previsto, senza affidarsi alla sola gravità.
A chi è consigliato FEVI 1155 OIL
FEVI 1155 OIL è consigliato alle aziende che effettuano con frequenza la manutenzione delle vasche delle macchine utensili e devono aspirare volumi rilevanti di lubrorefrigerante insieme ai trucioli. La scelta deve considerare viscosità, quantità, distanza di aspirazione, durata del ciclo e compatibilità dei materiali.
Scopri i principali settori di utilizzo
- Officine meccaniche e aziende metalmeccaniche.
- Tornerie e reparti di fresatura.
- Centri di lavoro CNC.
- Servizi di manutenzione delle macchine utensili.
- Reparti che utilizzano oli da taglio ed emulsioni lubrorefrigeranti.
- Lavorazioni che producono trucioli metallici bagnati.
- Attività con svuotamento periodico delle vasche.
- Impieghi che richiedono una turbina per cicli prolungati.
- Postazioni compatibili con un serbatoio da 100 litri.
- Reparti dotati di alimentazione trifase a 400 V.
- Applicazioni nelle quali 520 m³/h rispondono alla rete e alla quantità da aspirare.
Applicazioni principali
Svuotamento delle vasche di macchine utensili
La turbina aspira la miscela di lubrorefrigerante e residui dalle vasche di torni, fresatrici e centri CNC.
La capacità di 100 litri deve essere confrontata con il volume della vasca e con la frequenza di scarico prevista.
Recupero di oli ed emulsioni
FEVI 1155 OIL è dedicato ai fluidi di lavorazione compatibili con la macchina, le guarnizioni, la filtrazione e gli accessori installati.
Composizione, viscosità, temperatura e stato del liquido devono essere valutati prima dell’impiego.
Separazione dei trucioli metallici
Il cestello grigliato in acciaio inox intercetta la componente solida e lascia defluire il liquido nel serbatoio sottostante.
Forma, lunghezza e tendenza dei trucioli ad aggrovigliarsi orientano la scelta di tubo, terminali e procedura di aspirazione.
Scarico mediante inversione del flusso
Il sistema utilizza l’aria prodotta dalla turbina per espellere il liquido raccolto attraverso il collegamento di scarico.
La soluzione non richiede una pompa elettrica dedicata e permette di trasferire il fluido verso un contenitore compatibile.
Manutenzione generale del reparto
La cartuccia Classe M consente di raccogliere occasionalmente residui secchi compatibili oltre agli oli e ai trucioli. Il passaggio tra materiali diversi richiede il rispetto delle procedure previste e la verifica dello stato del sistema filtrante.
Valutazione del riutilizzo del fluido
La separazione dei trucioli può facilitare il recupero del lubrorefrigerante quando le sue condizioni lo consentono. L’eventuale riutilizzo richiede una verifica della contaminazione e dei requisiti del processo.
Turbina da 5,5 kW e serbatoio da 100 litri
La versione 1155 è la configurazione della famiglia 1100 OIL con la portata d’aria più elevata: 520 m³/h. La turbina a 400 V è adatta a impieghi industriali prolungati, mentre il serbatoio da 100 litri consente di organizzare raccolta, separazione e successivo trasferimento del liquido.
Come funziona FEVI 1155 OIL?
Il ciclo comprende aspirazione della miscela, separazione dei trucioli, raccolta del liquido, controllo automatico del livello e scarico mediante inversione del flusso.
Scopri come funziona
La turbina genera il flusso aspirante. Olio, emulsione e trucioli entrano dal bocchettone Type B tangenziale Ø60 mm con valvola Clapet e raggiungono il cestello separatore.
Il cestello grigliato trattiene i residui metallici, mentre il liquido defluisce nel fusto da 100 litri. La cartuccia Classe M idro-oleofobica protegge il circuito aspirante e consente la raccolta di residui secchi compatibili.
Quando il livello massimo viene raggiunto, il galleggiante elettrico arresta automaticamente l’aspirazione. Per lo scarico, il flusso viene invertito e l’aria della turbina spinge il liquido attraverso il tubo previsto.
Separazione dei solidi e filtrazione Classe M
Il cestello inox effettua una prima separazione tra trucioli e fluido. La cartuccia Classe M idro-oleofobica sviluppa 13.000 cm² ed è gestita mediante pulizia semiautomatica con pistone pneumeccanico. La filtrazione favorisce la protezione della turbina, ma non certifica automaticamente la qualità del liquido per il riutilizzo.
Perché scegliere FEVI 1155 OIL
Scopri i principali vantaggi
Turbina trifase da 5,5 kW
La motorizzazione funziona a 400 V, 50/60 Hz, con assorbimento dichiarato di 10,4 A ed è orientata a cicli industriali prolungati.
Portata d’aria di 520 m³/h
La maggiore portata della famiglia 1100 OIL supporta quantità superiori e collegamenti più impegnativi, da verificare sulle perdite di carico reali.
Serbatoio da 100 litri
La capacità consente di raccogliere il liquido separato dai trucioli e programmare lo scarico in funzione del volume della vasca.
Cestello grigliato in acciaio inox
Il separatore trattiene la componente solida e permette di gestire trucioli e lubrorefrigerante in modo distinto.
Galleggiante con arresto automatico
Il dispositivo controlla il livello nel serbatoio e interrompe l’aspirazione quando viene raggiunta la soglia massima prevista.
Scarico a flusso inverso
L’aria della turbina viene utilizzata per espellere il liquido raccolto, senza pompa elettrica dedicata e senza movimentare manualmente il fusto pieno.
Dati Tecnici
| Materiale da aspirare | Oli, emulsioni lubrorefrigeranti e trucioli metallici compatibili |
| Motorizzazione | Turbina a canale laterale |
| Potenza | 5,5 kW |
| Alimentazione | 400 V trifase |
| Frequenza | 50/60 Hz |
| Corrente | 10,4 A |
| Portata d’aria | 520 m³/h |
| Depressione operativa con valvola | 250 mbar |
| Depressione massima | 320 mbar |
| Bocchettone | Type B tangenziale Ø60 mm con valvola Clapet |
| Dimensioni | 80 × 64 × H180 cm |
| Peso dichiarato | 151 kg |
| Sistema di raccolta | Fusto con cestello separatrucioli in acciaio inox |
| Capacità di raccolta | Liquidi: 100 L |
| Galleggiante elettrico | Sì, con spegnimento automatico |
| Diametro camera filtrante | Ø460 mm |
| Tipo di filtro | Cartuccia |
| Proprietà del filtro | Classe M idro-oleofobica |
| Superficie filtrante | 13.000 cm² |
| Pulizia del filtro | Semiautomatica con pistone pneumeccanico |
| Scarico del liquido | Inversione del flusso d’aria, senza pompa elettrica dedicata |
Componenti principali
Turbina a canale laterale
Il gruppo da 5,5 kW offre 520 m³/h e una depressione operativa dichiarata di 250 mbar, con valore massimo di 320 mbar.
Bocchettone tangenziale con Clapet
L’ingresso Type B Ø60 mm indirizza il materiale nel sistema di separazione e integra la valvola prevista dalla configurazione.
Cestello separatrucioli inox
La griglia trattiene la componente solida aspirata insieme al lubrorefrigerante, lasciando defluire il liquido nel fusto.
Cartuccia Classe M
Il filtro idro-oleofobico sviluppa 13.000 cm² ed è pulito mediante sistema semiautomatico a pistone pneumeccanico.
Fusto da 100 litri e galleggiante
Il contenitore raccoglie il liquido; il controllo elettrico del livello arresta automaticamente l’aspirazione alla soglia prevista.
Inversione del flusso
Il sistema sfrutta l’aria della turbina per espellere il liquido attraverso il tubo, senza ricorrere a una pompa elettrica dedicata.
Differenze tra FEVI 1122, 1130, 1140 e 1155 OIL
I modelli della famiglia condividono fusto da 100 litri, cestello separatrucioli, galleggiante elettrico, cartuccia Classe M da 13.000 cm², pulizia semiautomatica e scarico mediante inversione del flusso. Cambiano alimentazione, potenza e prestazioni della turbina.
FEVI 1155 OIL raggiunge 520 m³/h e pesa 151 kg; le versioni 1122, 1130 e 1140 dichiarano 320 m³/h. La selezione deve essere basata su rete elettrica, quantità da aspirare, lunghezza del tubo e durata delle operazioni.
Approfondisci
- FEVI 1122 OIL: 2,2 kW, 230 V monofase, 320 m³/h; da valutare quando non è disponibile una rete trifase.
- FEVI 1130 e 1140 OIL: turbine trifase rispettivamente da 3 e 4 kW, con portata dichiarata di 320 m³/h.
- FEVI 1155 OIL: turbina trifase da 5,5 kW, 520 m³/h, dimensioni 80 × 64 × H180 cm e peso di 151 kg.
Quando scegliere FEVI 1155 OIL
Scegli FEVI 1155 OIL quando:
Scopri tutti i casi di utilizzo
- devi recuperare oli o emulsioni lubrorefrigeranti compatibili;
- il fluido contiene trucioli metallici da separare;
- la capacità di 100 litri è adeguata al volume da raccogliere;
- serve una turbina trifase per interventi frequenti o prolungati;
- la portata di 520 m³/h risponde alla rete e all’applicazione;
- puoi utilizzare un bocchettone tangenziale Ø60 mm;
- vuoi un galleggiante con arresto automatico al livello massimo;
- preferisci lo scarico a flusso inverso senza pompa elettrica;
- la cartuccia Classe M da 13.000 cm² è coerente con i residui aspirati;
- l’installazione è esterna alle zone ATEX e compatibile con la macchina standard.
Quando valutare un altro modello FEVI
FEVI 1122 OIL con alimentazione monofase
Da valutare quando è disponibile soltanto la rete a 230 V e la portata di 320 m³/h è sufficiente per l’intervento previsto.
FEVI 1130 o 1140 OIL
Alternative trifase della stessa famiglia quando 320 m³/h rispondono alla quantità di materiale e allo sviluppo della tubazione.
FEVI OIL 140 o OIL 200 con elettropompa
Da valutare quando occorrono capacità superiori e si preferisce trasferire il liquido mediante una pompa elettrica integrata.
Aspiratore dedicato per zone ATEX
Necessario quando ambiente o materiale richiedono una specifica protezione contro il rischio di esplosione. FEVI 1155 OIL standard non è marcato ATEX.
Consigli di utilizzo
Per configurare FEVI 1155 OIL in funzione della tua officina verifica:
Scopri i principali aspetti da considerare
- tipo, composizione, viscosità e temperatura del fluido;
- compatibilità di olio o emulsione con macchina, filtro e accessori;
- volume della vasca e quantità da aspirare per intervento;
- forma, dimensioni e quantità dei trucioli metallici;
- eventuale presenza di fanghi, morchie o residui particolarmente densi;
- diametro, lunghezza, curve e dislivelli del collegamento;
- disponibilità e protezioni della rete trifase a 400 V;
- durata e frequenza dei cicli di aspirazione;
- stato di cestello, cartuccia, galleggiante e sistema di scarico;
- destinazione del fluido e requisiti per l’eventuale riutilizzo.
Mantieni efficienti cestello separatrucioli, filtro, valvola Clapet, galleggiante e tubazioni. Esegui aspirazione, pulizia del filtro e inversione del flusso secondo il manuale; prima dello scarico verifica il collegamento e il recipiente di destinazione.
Serve aiuto nella scelta?
Vuoi dimensionare FEVI 1155 OIL sulle vasche della tua officina?
Descrivici la macchina utensile, la capacità della vasca, il fluido utilizzato, la quantità e la forma dei trucioli, la distanza di aspirazione e il punto previsto per lo scarico.
FEVI può aiutarti a verificare portata, depressione, capacità, filtrazione e accessori, confrontando il modello 1155 con le altre configurazioni della gamma OIL.
FAQ FEVI 1155 OIL
Per quali materiali è progettato FEVI 1155 OIL?
Leggi la risposta
È progettato per recuperare oli, emulsioni lubrorefrigeranti e trucioli metallici prodotti da torni, fresatrici, centri CNC e altre macchine utensili.
Quali sono potenza e alimentazione?
Leggi la risposta
Utilizza una turbina trifase da 5,5 kW alimentata a 400 V, con frequenza 50/60 Hz e assorbimento dichiarato di 10,4 A.
Quali sono portata e depressione?
Leggi la risposta
La portata dichiarata è di 520 m³/h. La depressione operativa con valvola è di 250 mbar, mentre il valore massimo raggiunge 320 mbar.
Come vengono separati liquido e trucioli?
Leggi la risposta
Il materiale attraversa un cestello grigliato in acciaio inox: i trucioli rimangono nel separatore e il liquido defluisce nel fusto sottostante.
Qual è la capacità del serbatoio?
Leggi la risposta
Il contenitore raccoglie fino a 100 litri di liquido. La capacità del cestello per i solidi non è dichiarata nella scheda tecnica.
Come funziona lo scarico a flusso inverso?
Leggi la risposta
Il sistema inverte il flusso e utilizza l’aria prodotta dalla turbina per spingere il liquido attraverso il tubo di scarico verso un recipiente compatibile.
È presente una pompa elettrica di scarico?
Leggi la risposta
No. FEVI 1155 OIL utilizza l’inversione del flusso d’aria. Per uno scarico con elettropompa occorre valutare una diversa configurazione della gamma OIL.
Quale filtro utilizza e come viene pulito?
Leggi la risposta
Utilizza una cartuccia Classe M idro-oleofobica da 13.000 cm². La pulizia è semiautomatica mediante pistone pneumeccanico.
Che cosa accade quando il serbatoio è pieno?
Leggi la risposta
Il galleggiante elettrico rileva il raggiungimento del livello massimo previsto e provoca lo spegnimento automatico dell’aspiratore.
FEVI 1155 OIL è ATEX?
Leggi la risposta
No. La configurazione standard non è marcata ATEX. Per zone classificate o materiali con rischio di esplosione occorre scegliere una macchina certificata e accessori compatibili.
