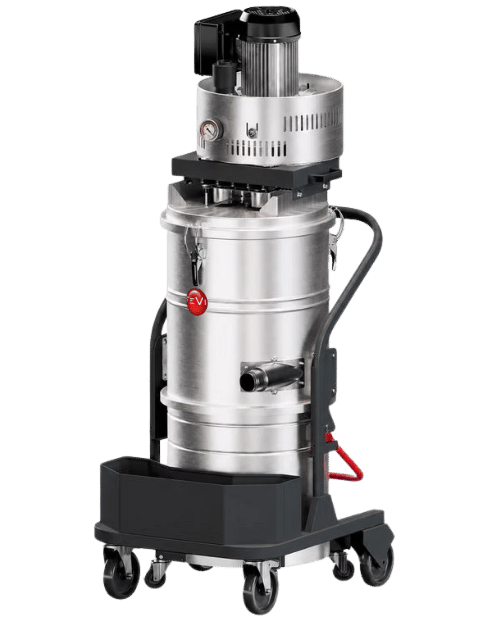

FEVI STD PRO ATEX 2-22 è una gamma di aspiratori industriali a turbina per polveri, sviluppata per processi produttivi e aree la cui classificazione sia compatibile con la marcatura della macchina. Le due configurazioni disponibili permettono di scegliere tra alimentazione monofase e trifase.
STD 220 utilizza una turbina da 2 kW a 230 V, con corrente di 16 A, portata di 320 m³/h e depressione di 300 mbar. STD 300 impiega una turbina da 3 kW a 400 V, con corrente di 6,7 A, la stessa portata di 320 m³/h e depressione di 320 mbar.
La filtrazione è affidata a una cartuccia M conduttiva alluminizzata da 22.000 cm². Il sistema semiautomatico con pistone pneu-meccanico rigenera il filtro mediante inversione del flusso d’aria; un filtro secondario HEPA è disponibile come optional.
Entrambe le versioni adottano un fusto estraibile da 75 litri, ingresso Type B tangenziale Ø60 mm, dimensioni di 85 × 60 × H165 cm e peso di 90 kg. La configurazione finale deve essere verificata rispetto alla polvere, alla zona, al ciclo e agli accessori collegati.
Applicazione ideale: Aspirazione di polveri da macchinari, postazioni e processi produttivi in aree compatibili con la configurazione ATEX 2-22.
Vantaggi chiave: Turbina a canale laterale, cartuccia M conduttiva da 22.000 cm², pulizia semiautomatica e raccolta estraibile da 75 litri.
Quando sceglierlo: Quando quantità di polvere, frequenza d’impiego o collegamento a una macchina richiedono maggiore superficie filtrante e un sistema di rigenerazione integrato.
Non indicato per: Aspirazione diretta di liquidi, scintille, materiale caldo o incandescente nella configurazione descritta. Ogni residuo richiede una verifica specifica.
Due configurazioni: STD 220 da 2 kW e 230 V monofase; STD 300 da 3 kW e 400 V trifase, con differente depressione disponibile.
Gestione del filtro: Il pistone pneu-meccanico produce l’inversione del flusso d’aria per favorire il distacco della polvere dalla cartuccia, che conserva la manutenzione periodica prevista.
A chi è consigliato FEVI STD PRO ATEX 2-22
STD PRO ATEX 2-22 è indicato quando l’aspirazione delle polveri richiede una turbina, un ampio filtro a cartuccia e una raccolta da 75 litri. La scelta tra STD 220 e STD 300 dipende dalla rete elettrica disponibile, dalla depressione necessaria e dalle perdite di carico del collegamento.
Scopri i principali settori di utilizzo
- Reparti produttivi con polveri compatibili e aree classificate.
- Macchinari che richiedono un punto di aspirazione dedicato.
- Linee e postazioni con produzione ripetuta di residui polverosi.
- Attività che richiedono una cartuccia M conduttiva alluminizzata.
- Impieghi che beneficiano di 22.000 cm² di superficie filtrante.
- Processi per i quali è utile la pulizia semiautomatica del filtro.
- Reparti che necessitano di un fusto estraibile da 75 litri.
- Installazioni con rete monofase a 230 V per STD 220.
- Installazioni con rete trifase a 400 V per STD 300.
- Collegamenti con ingresso tangenziale Type B Ø60 mm.
- Configurazioni con tubi e accessori coerenti con i requisiti ATEX.
Applicazioni principali
Collegamento a macchinari produttivi
La turbina permette di valutare un collegamento dedicato alla sorgente di polvere, dimensionando presa, tubo e raccordi in base alla lavorazione.
Portata, depressione e secondo valore dichiarato con valvola devono essere confrontati con le perdite di carico dell’impianto.
Raccolta di quantità rilevanti di polvere
Il fusto estraibile da 75 litri riduce la frequenza di svuotamento rispetto alle configurazioni più compatte della stessa famiglia.
L’autonomia effettiva dipende da densità, comportamento e limite di riempimento ammesso per il materiale raccolto.
Cicli professionali prolungati
La turbina a canale laterale è adatta a cicli più estesi rispetto ai motori a collettore, entro le condizioni previste dalla documentazione tecnica.
Il ciclo reale deve considerare temperatura, carico del filtro, collegamento e intervalli di manutenzione.
Gestione di polveri sulla cartuccia
L’inversione del flusso d’aria e il pistone pneu-meccanico favoriscono il distacco del deposito senza richiedere la rimozione della cartuccia a ogni ciclo.
La pulizia semiautomatica non elimina i controlli periodici né la sostituzione dell’elemento quando prevista.
Interventi in postazioni differenti
La struttura carrellata permette di spostare la macchina nel reparto. Peso di 90 kg, ingombro e percorso devono essere valutati prima dell’impiego.
Aspirazione con ingresso tangenziale
Il bocchettone Type B Ø60 mm indirizza il materiale lungo la camera e favorisce una separazione preliminare prima del passaggio sulla cartuccia.
22.000 cm² di filtrazione e raccolta da 75 litri
STD PRO ATEX 2-22 combina una cartuccia M conduttiva alluminizzata da 22.000 cm² con un fusto estraibile da 75 litri. Questa configurazione offre maggiore superficie filtrante e capacità rispetto alle versioni ST e ST MAXI della stessa famiglia, mantenendo la pulizia semiautomatica con pistone pneu-meccanico.
Come funziona FEVI STD PRO ATEX 2-22?
La turbina genera il flusso aspirante. La polvere entra attraverso il bocchettone tangenziale, attraversa la camera filtrante e viene trattenuta dalla cartuccia, mentre il materiale raccolto si deposita nel fusto estraibile.
Scopri come funziona
Il collegamento avviene sul bocchettone Type B tangenziale Ø60 mm. La geometria d’ingresso accompagna il materiale lungo la camera, favorendo una separazione preliminare e limitando l’impatto diretto sulla cartuccia.
La cartuccia M conduttiva alluminizzata dispone di 22.000 cm² di superficie. Quando viene attivata la pulizia semiautomatica, il pistone pneu-meccanico produce l’inversione del flusso d’aria e favorisce il distacco della polvere depositata.
Il residuo viene raccolto nel fusto estraibile da 75 litri. Il sistema facilita la gestione del materiale, ma riempimento, movimentazione e svuotamento devono rispettare peso, caratteristiche della polvere e procedure previste. L’interruttore termomagnetico protegge il gruppo aspirante.
Cartuccia conduttiva e continuità della configurazione ATEX
La cartuccia M conduttiva alluminizzata contribuisce alla gestione delle cariche, ma la continuità elettrica riguarda macchina, tubo, raccordi e accessori. Il filtro HEPA secondario è opzionale e non trasforma automaticamente l’intero aspiratore in una macchina certificata in Classe H. Ogni componente deve corrispondere alla configurazione verificata.
Perché scegliere FEVI STD PRO ATEX 2-22
Scopri i principali vantaggi
Due versioni per reti elettriche differenti
STD 220 utilizza 230 V monofase e 16 A; STD 300 utilizza 400 V trifase e 6,7 A. Entrambe funzionano a 50 Hz.
Portata comune di 320 m³/h
Le due configurazioni hanno la stessa portata dichiarata. La depressione è di 300 mbar per STD 220 e 320 mbar per STD 300.
Cartuccia M da 22.000 cm²
L’elemento conduttivo alluminizzato offre una superficie sviluppata per gestire carichi di polvere superiori rispetto alle versioni ST e ST MAXI.
Pulizia semiautomatica integrata
Il pistone pneu-meccanico e l’inversione del flusso favoriscono la rigenerazione della cartuccia senza smontarla a ogni operazione.
Fusto estraibile da 75 litri
Il sistema di raccolta offre una capacità adeguata a produzioni rilevanti di polvere e rende più pratico lo svuotamento secondo le procedure previste.
Ingresso tangenziale e costruzione industriale
Il bocchettone Type B Ø60 mm alimenta la camera da Ø460 mm; camera filtrante e fusto sono indicati in AISI 304.
Dati Tecnici
| Materiale da aspirare | Polveri compatibili con la configurazione e la marcatura |
| Versioni | STD 220 ATEX 2-22 / STD 300 ATEX 2-22 |
| Motorizzazione | Turbina a canale laterale |
| Potenza | 2 kW / 3 kW |
| Tensione | 230 V monofase / 400 V trifase |
| Frequenza | 50 Hz |
| Corrente | 16 A / 6,7 A |
| Portata d’aria | 320 m³/h per entrambe le versioni |
| Depressione | 300 mbar / 320 mbar |
| Depressione con valvola | 200 mbar / 220 mbar |
| Bocchettone | Type B tangenziale Ø60 mm |
| Dimensioni | 85 × 60 × H165 cm |
| Peso dichiarato | 90 kg |
| Sistema di raccolta | Fusto estraibile |
| Capacità di raccolta | 75 L |
| Diametro camera filtrante | Ø460 mm |
| Tipo di filtro | Cartuccia |
| Proprietà filtranti | M conduttivo alluminizzato; filtro HEPA secondario opzionale |
| Superficie filtrante | 22.000 cm² |
| Pulizia del filtro | Semiautomatica con inversione del flusso e pistone pneu-meccanico |
| Marcatura riportata | Zona 20/22 – II 3G Ex dc h IIB T3 Gc – II 3D Ex h tc IIIC T135 °C Dc IP65 |
Componenti principali
Turbina a canale laterale
Disponibile da 2 kW nella versione STD 220 e da 3 kW nella STD 300. La scelta dipende dalla rete e dalla depressione richiesta.
Cartuccia M conduttiva alluminizzata
Il filtro primario presenta una superficie di 22.000 cm². Il filtro HEPA secondario è previsto come optional.
Pistone pneu-meccanico
Il sistema semiautomatico realizza l’inversione del flusso d’aria per favorire il distacco della polvere accumulata sulla cartuccia.
Fusto estraibile da 75 litri
Il contenitore permette di gestire quantità rilevanti di residuo. Camera filtrante e fusto sono indicati in AISI 304.
Ingresso tangenziale Type B Ø60 mm
Il bocchettone orienta il materiale lungo la camera da Ø460 mm e collega tubazioni e terminali compatibili con la configurazione.
Interruttore termomagnetico
Il dispositivo protegge il gruppo aspirante. Sono disponibili, secondo configurazione, avviamento remoto e possibilità di convogliare lo scarico della turbina.
Differenze tra FEVI STD PRO, ST PRO e ST MAXI PRO ATEX 2-22
Le tre famiglie utilizzano turbina, cartuccia e pulizia semiautomatica con pistone pneu-meccanico. La scelta cambia soprattutto per superficie filtrante, capacità di raccolta e ingombro verticale.
STD PRO offre 22.000 cm² e 75 litri; ST PRO utilizza 13.000 cm² e 50 litri; ST MAXI PRO porta la superficie a 18.000 cm² mantenendo 50 litri. Questi valori non sostituiscono il dimensionamento su quantità e caratteristiche della polvere.
Approfondisci
- Filtrazione: STD PRO 22.000 cm²; ST MAXI PRO 18.000 cm²; ST PRO 13.000 cm².
- Raccolta: STD PRO utilizza un fusto da 75 litri; ST PRO e ST MAXI PRO impiegano un fusto da 50 litri.
- Ingombro e peso: STD PRO misura 85 × 60 × H165 cm e pesa 90 kg; ST PRO arriva a H135 cm e 88 kg, mentre ST MAXI PRO arriva a H145 cm e 89 kg.
Quando scegliere FEVI STD PRO ATEX 2-22
Scegli FEVI STD PRO ATEX 2-22 quando:
Scopri tutti i casi di utilizzo
- il materiale da raccogliere è una polvere compatibile;
- la classificazione dell’area corrisponde alla marcatura della macchina;
- serve una turbina per cicli professionali prolungati;
- la portata di 320 m³/h è adeguata al punto di aspirazione;
- occorrono 22.000 cm² di superficie filtrante;
- la pulizia semiautomatica riduce le operazioni di rigenerazione manuale;
- la capacità di raccolta da 75 litri è coerente con la produzione;
- l’ingresso tangenziale Ø60 mm è adatto al collegamento previsto;
- la rete disponibile permette di scegliere correttamente STD 220 o STD 300;
- tubi, raccordi, accessori e opzioni rispettano la configurazione ATEX.
Quando valutare un altro modello FEVI
FEVI ST PRO ATEX 2-22
Da valutare quando sono sufficienti filtro da 13.000 cm² e raccolta da 50 litri, con ingombro e peso leggermente inferiori.
FEVI ST MAXI PRO ATEX 2-22
Soluzione intermedia con cartuccia da 18.000 cm² e fusto da 50 litri, mantenendo la pulizia semiautomatica pneu-meccanica.
FEVI SMART T35 D ATEX 2-22
Da confrontare quando si cerca una macchina a turbina con cartuccia e sistema semiautomatico comandato a pulsante, dimensionata sulla specifica postazione.
FEVI TDC B/W BASIC ATEX 2-22
Da valutare quando l’applicazione richiede la gestione di polveri e liquidi, con filtro stellare e scuotimento manuale nella configurazione compatibile.
Consigli di utilizzo
Per configurare FEVI STD PRO ATEX 2-22 verifica:
Scopri i principali aspetti da considerare
- composizione, granulometria, conducibilità e temperatura della polvere;
- parametri di combustibilità ed esplosività disponibili per il materiale;
- classificazione interna ed esterna dell’area di utilizzo;
- corrispondenza della marcatura con gas, polvere e condizioni operative;
- quantità prodotta, ciclo e capacità di raccolta richiesta;
- portata, depressione e perdite di carico del collegamento;
- disponibilità della rete a 230 V monofase o 400 V trifase;
- continuità elettrica di tubo, raccordi e accessori;
- frequenza della pulizia e manutenzione periodica della cartuccia;
- necessità degli optional HEPA, avviamento remoto o scarico convogliato.
Esegui la pulizia del filtro e lo svuotamento del fusto secondo le istruzioni della macchina. Evita di aspirare scintille, residui caldi o materiale incandescente senza una valutazione e protezioni specifiche. La dicitura ATEX non rende l’aspiratore automaticamente idoneo a qualsiasi polvere o atmosfera.
Serve aiuto nella scelta?
Vuoi configurare STD 220 o STD 300 PRO ATEX 2-22?
Descrivici la polvere, la quantità prodotta, la classificazione della zona, la durata del ciclo e il punto di aspirazione. Indica inoltre rete elettrica disponibile, diametro e lunghezza della tubazione ed eventuali optional richiesti.
FEVI può aiutarti a scegliere tra STD 220 e STD 300, verificando prestazioni, filtrazione, sistema di raccolta e accessori rispetto alla postazione reale.
FAQ FEVI STD PRO ATEX 2-22
Per quali applicazioni è indicato FEVI STD PRO ATEX 2-22?
Leggi la risposta
È una gamma a turbina per l’aspirazione di polveri da processi, macchinari e postazioni industriali. Polvere, area e configurazione completa devono risultare compatibili con la marcatura e con i documenti della macchina.
Quali versioni sono disponibili?
Leggi la risposta
STD 220 utilizza una turbina da 2 kW, alimentazione monofase a 230 V e corrente di 16 A. STD 300 impiega una turbina da 3 kW, alimentazione trifase a 400 V e corrente di 6,7 A.
Quali sono portata e depressione?
Leggi la risposta
Entrambe le versioni dichiarano 320 m³/h. La depressione è di 300 mbar per STD 220 e 320 mbar per STD 300; i valori indicati con valvola sono rispettivamente 200 e 220 mbar.
Quale filtro utilizza?
Leggi la risposta
Il filtro primario è una cartuccia M conduttiva alluminizzata da 22.000 cm². È disponibile come optional un filtro secondario HEPA, che non equivale automaticamente alla certificazione complessiva della macchina in Classe H.
Come funziona la pulizia semiautomatica?
Leggi la risposta
Il sistema utilizza un pistone pneu-meccanico per generare l’inversione del flusso d’aria e favorire il distacco della polvere dalla cartuccia. Il filtro non deve essere smontato a ogni ciclo, ma conserva controlli e manutenzione periodica.
Qual è la capacità di raccolta?
Leggi la risposta
Entrambe le versioni impiegano un fusto estraibile da 75 litri. L’autonomia effettiva dipende da densità, volume, comportamento della polvere e limite di riempimento previsto.
Quali sono dimensioni, peso e bocchettone?
Leggi la risposta
Le dimensioni dichiarate sono 85 × 60 × H165 cm e il peso è di 90 kg. Il bocchettone è Type B tangenziale Ø60 mm e la camera filtrante ha diametro di 460 mm.
Quale marcatura ATEX è riportata?
Leggi la risposta
La documentazione riporta Zona 20/22 – II 3G Ex dc h IIB T3 Gc – II 3D Ex h tc IIIC T135 °C Dc IP65. L’idoneità per Zona 2, Zona 22 e condizioni interne deve essere verificata sui documenti della configurazione fornita.
Può essere integrato con una macchina produttiva?
Leggi la risposta
Sì, dopo avere verificato portata richiesta, depressione, perdite di carico e continuità della configurazione ATEX. L’avviamento remoto e la possibilità di convogliare lo scarico della turbina sono disponibili secondo configurazione.
Che cosa cambia rispetto a ST PRO e ST MAXI PRO?
Leggi la risposta
STD PRO offre 22.000 cm² di superficie filtrante e raccolta da 75 litri. ST PRO utilizza 13.000 cm² e 50 litri; ST MAXI PRO utilizza 18.000 cm² e 50 litri. Tutti richiedono il dimensionamento sulla polvere e sul ciclo reali.
