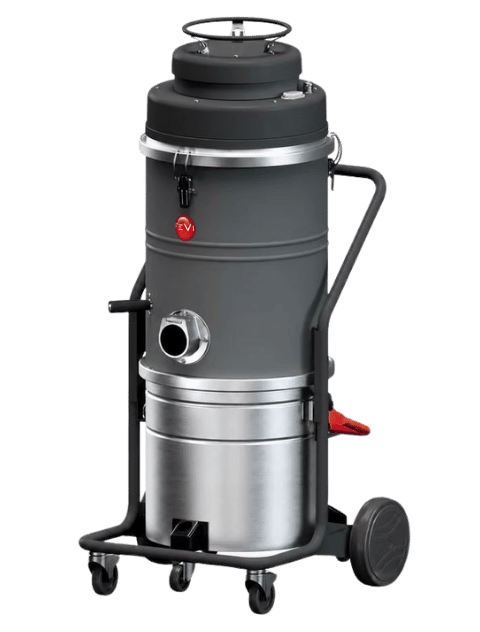

FEVI BYP 1-50 BASIC ATEX 22 è un aspiratore industriale monofase per polveri secche, sviluppato per interventi localizzati in ambienti nei quali la configurazione e la marcatura della macchina risultano coerenti con la valutazione del rischio ATEX.
Il motore brushless by-pass da 1.100 W funziona a 230 V e 50 Hz, con corrente dichiarata di 5 A. Le prestazioni nominali sono 170 m³/h di portata d’aria e 230 mbar di depressione.
La macchina utilizza un filtro stellare in poliestere M antistatico da 13.000 cm², rigenerabile mediante scuotimento manuale, e un bocchettone centrale Type C Ø70 mm.
Il fusto estraibile da 50 litri offre una buona autonomia di raccolta in una struttura da 35 kg. La documentazione riporta Zona 20/22 e marcatura 3D Ex h tc IIIB T135 °C Dc; l’idoneità deve essere confermata considerando area, polvere, temperatura e configurazione completa.
Applicazione ideale: Raccolta localizzata di polveri secche compatibili in reparti produttivi e aree esterne classificate Zona 22, dopo la verifica tecnica dell’applicazione.
Vantaggi chiave: Motore brushless, alimentazione monofase, fusto da 50 litri, filtro M antistatico da 13.000 cm² e ingombri contenuti.
Quando sceglierlo: Quando servono mobilità, autonomia di raccolta e una motorizzazione senza le tradizionali spazzole soggette a consumo.
Non indicato per: Liquidi, scintille, materiali incandescenti o polveri non verificate. La sigla ATEX non autorizza automaticamente qualsiasi residuo combustibile.
Ingresso centrale: Il bocchettone Type C Ø70 mm agevola il collegamento a tubazioni e accessori dimensionati per la portata richiesta.
Gestione del filtro: Lo scuotimento manuale consente di distaccare periodicamente la polvere depositata e recuperare permeabilità filtrante.
A chi è consigliato FEVI BYP 1-50 BASIC ATEX 22
FEVI BYP 1-50 BASIC ATEX 22 è consigliato alle attività che richiedono un aspiratore ATEX monofase, mobile e capiente per la rimozione di polveri secche da macchinari, pavimenti e postazioni circoscritte. La scelta deve partire dalla classificazione dell’area e dai dati della polvere, non dalla sola indicazione generica di materiale combustibile.
Scopri i principali settori di utilizzo
- Reparti produttivi con aree esterne classificate Zona 22.
- Officine che generano polveri secche compatibili con la marcatura.
- Industria alimentare, dopo verifica di polvere, requisiti igienici e zona.
- Lavorazioni del legno con residui preventivamente caratterizzati.
- Trattamento delle superfici con raccolta di residui secchi compatibili.
- Manutenzione di macchinari e postazioni produttive.
- Interventi che richiedono un aspiratore monofase facilmente movimentabile.
- Applicazioni compatibili con 170 m³/h e 230 mbar.
- Attività che beneficiano di un fusto estraibile da 50 litri.
- Impieghi nei quali è possibile eseguire regolarmente lo scuotimento del filtro.
- Configurazioni complete con tubo, raccordi e accessori idonei all’applicazione ATEX.
Applicazioni principali
Polveri depositate sui macchinari
La macchina può supportare la rimozione periodica di polveri secche dalle parti accessibili degli impianti, con terminali coerenti con materiale e classificazione.
La resa effettiva dipende dal percorso della tubazione, dalle perdite di carico e dallo stato del filtro.
Residui su pavimenti e superfici
La struttura carrellata consente di raggiungere più postazioni e raccogliere i depositi presenti nelle aree verificate.
Tubo, bocchette e raccordi devono preservare le caratteristiche previste per l’intera configurazione.
Collegamento localizzato alle lavorazioni
Il bocchettone centrale Ø70 mm permette di collegare la macchina a punti di aspirazione circoscritti, se portata e depressione rispondono al processo.
Per reti estese o più utenze contemporanee è necessario dimensionare una soluzione di categoria superiore.
Polveri da trattamento delle superfici
Il modello può essere valutato per residui secchi da carteggiatura e preparazione delle superfici, dopo avere escluso materiali caldi, scintille e incompatibilità.
Granulometria e quantità determinano frequenza di scuotimento e autonomia del filtro.
Reparti con alimentazione monofase
L’alimentazione a 230 V consente l’impiego dove non è disponibile una rete trifase, verificando presa, protezioni e corrente richiesta di 5 A.
Raccolta con fusto da 50 litri
Il contenitore estraibile riduce la frequenza degli svuotamenti rispetto alle versioni più compatte e facilita la gestione del materiale raccolto.
Motore brushless by-pass per una macchina compatta
La motorizzazione brushless elimina le tradizionali spazzole del motore, riducendo questo specifico componente soggetto a usura. La configurazione resta destinata a impieghi rapportati alle prestazioni e alle istruzioni del modello; per aspirazione continuativa su turni o reti articolate va valutata una turbina ATEX dimensionata sul processo.
Come funziona FEVI BYP 1-50 BASIC ATEX 22?
Il motore brushless by-pass genera il flusso aspirante. La polvere entra dal bocchettone centrale Type C Ø70 mm, raggiunge la camera filtrante e viene trattenuta dal filtro stellare prima che il materiale si depositi nel fusto.
Scopri come funziona
Portata e depressione disponibili al punto di aspirazione dipendono da diametro, lunghezza, curve e raccordi della tubazione, oltre che dal grado di saturazione del filtro.
Il filtro stellare in poliestere M antistatico distribuisce il flusso su 13.000 cm². Quando il deposito aumenta la resistenza, l’operatore arresta la macchina ed esegue lo scuotimento manuale secondo le istruzioni.
La polvere separata cade nel fusto estraibile da 50 litri. Riempimento, svuotamento e conferimento devono rispettare le caratteristiche del materiale e le procedure previste.
La continuità elettrica e la gestione delle cariche devono comprendere aspiratore, tubo, raccordi, accessori e collegamento di terra previsti dalla configurazione.
Filtro M antistatico da 13.000 cm²
Il filtro primario stellare in poliestere abbina proprietà M antistatiche a una superficie di 13.000 cm². Lo scuotimento manuale permette di rigenerarlo durante la normale gestione; per esigenze filtranti ulteriori è disponibile un filtro HEPA opzionale, la cui presenza non modifica automaticamente la classificazione complessiva della macchina.
Perché scegliere FEVI BYP 1-50 BASIC ATEX 22
Scopri i principali vantaggi
Motore brushless da 1.100 W
La motorizzazione by-pass senza spazzole funziona a 230 V e 50 Hz, con corrente dichiarata di 5 A.
Portata di 170 m³/h
Il valore nominale consente di valutare l’impiego su interventi localizzati e collegamenti correttamente dimensionati.
Depressione di 230 mbar
La depressione dichiarata supporta la raccolta attraverso tubazioni contenute, considerando perdite di carico e condizioni del filtro.
Fusto estraibile da 50 litri
La capacità offre autonomia operativa e permette di separare il contenitore dal corpo macchina per le procedure di svuotamento.
Filtro stellare con scuotimento manuale
La superficie di 13.000 cm² può essere rigenerata mediante il comando previsto, senza ricorrere a una pulizia automatica.
Ingombri contenuti
Le dimensioni di 57 × 56 × H125 cm e il peso di 35 kg agevolano il posizionamento tra differenti postazioni operative.
Dati Tecnici
| Materiale da aspirare | Polveri secche compatibili |
| Motorizzazione | 1 motore brushless by-pass |
| Marcatura riportata | Zona 20/22 – 3D Ex h tc IIIB T135 °C Dc |
| Potenza | 1.100 W |
| Alimentazione | 230 V monofase |
| Frequenza | 50 Hz |
| Corrente | 5 A |
| Portata d’aria | 170 m³/h |
| Depressione | 230 mbar |
| Bocchettone | Type C centrale Ø70 mm |
| Dimensioni | 57 × 56 × H125 cm |
| Peso dichiarato | 35 kg |
| Sistema di raccolta | Fusto estraibile |
| Capacità di raccolta | 50 L |
| Longopac® | Non previsto |
| Diametro camera filtrante | Ø400 mm |
| Filtro principale | Stellare in poliestere |
| Proprietà filtranti | Classe M antistatico |
| Superficie filtrante | 13.000 cm² |
| Pulizia del filtro | Scuotimento manuale |
| Filtro secondario | HEPA opzionale |
Componenti principali
Motore brushless by-pass
Il gruppo da 1.100 W sviluppa 170 m³/h e 230 mbar con alimentazione monofase a 230 V.
Filtro stellare in poliestere
L’elemento M antistatico dispone di 13.000 cm² e può essere affiancato da un filtro secondario HEPA opzionale.
Scuotimento manuale
Il comando permette di distaccare la polvere dalla superficie filtrante seguendo la sequenza indicata nel manuale.
Fusto estraibile da 50 litri
Il contenitore raccoglie le polveri separate e può essere rimosso per lo svuotamento e la gestione del residuo.
Bocchettone centrale Ø70 mm
L’ingresso Type C collega tubi e accessori dimensionati e coerenti con la configurazione ATEX verificata.
Struttura carrellata
Il corpo da 35 kg e l’ingombro compatto permettono di spostare l’aspiratore tra postazioni accessibili.
Differenze tra BYP 1-50 e gli altri modelli compatti ATEX
BYP 1-50 si distingue nella famiglia per il motore brushless, il fusto da 50 litri, lo scuotimento manuale e il bocchettone centrale Ø70 mm. I modelli BYP 1-00, 1-10 e 1-20 adottano sistemi di raccolta, ingressi e modalità di gestione differenti.
La scelta non deve basarsi soltanto sulle dimensioni: occorre confrontare prestazioni, quantità di polvere, autonomia richiesta, frequenza di manutenzione e classificazione della zona.
Approfondisci
- BYP 1-50: motore brushless, fusto da 50 litri, ingresso centrale Ø70 mm e scuotimento manuale.
- BYP 1-20: contenitore da 20 litri e ingresso tangenziale Ø50 mm per una configurazione più contenuta.
- Modelli a turbina ATEX: da dimensionare quando il processo richiede cicli prolungati, reti più articolate o prestazioni differenti.
Quando scegliere FEVI BYP 1-50 BASIC ATEX 22
Scegli FEVI BYP 1-50 BASIC ATEX 22 quando:
Scopri tutti i casi di utilizzo
- devi raccogliere esclusivamente polveri secche compatibili;
- la zona esterna e la marcatura della macchina risultano coerenti;
- serve un aspiratore monofase compatto e carrellato;
- desideri una motorizzazione brushless by-pass;
- 170 m³/h e 230 mbar soddisfano il collegamento previsto;
- il fusto da 50 litri garantisce l’autonomia richiesta;
- l’ingresso centrale Ø70 mm è adatto alla tubazione;
- il filtro M antistatico è coerente con il materiale;
- lo scuotimento manuale è compatibile con il ciclo operativo;
- tutti gli accessori sono verificati come parte del sistema completo.
Quando valutare un altro modello FEVI
FEVI BYP 1-20 BASIC ATEX 22
Da valutare quando bastano 20 litri di raccolta e si preferisce un ingresso tangenziale Ø50 mm in una macchina più bassa.
FEVI BYP 2-50 BASIC ATEX 22
Da confrontare quando l’applicazione richiede una configurazione con due motori e prestazioni superiori, mantenendo la raccolta da 50 litri.
Aspiratore ATEX Zona 21
Necessario quando la classificazione esterna richiede una categoria differente da quella prevista per il BYP 1-50 ATEX 22.
Aspiratore ATEX a turbina
Da dimensionare per cicli continuativi, reti fisse o carichi di polvere che superano l’impiego localizzato della motorizzazione by-pass.
Consigli di utilizzo
Per configurare FEVI BYP 1-50 BASIC ATEX 22 verifica:
Scopri i principali aspetti da considerare
- classificazione ATEX interna ed esterna dell’applicazione;
- composizione, granulometria e conducibilità della polvere;
- temperatura di accensione e dati di esplosività disponibili;
- quantità di materiale generata per ciclo;
- assenza di scintille, braci e particelle incandescenti;
- portata e depressione richieste dal punto di aspirazione;
- diametro, lunghezza e andamento della tubazione;
- continuità elettrica di tubo, raccordi e accessori;
- frequenza necessaria per lo scuotimento del filtro;
- procedura di svuotamento e conferimento del materiale raccolto.
Controlla regolarmente filtro, guarnizioni, fusto, tubo e collegamenti. Esegui lo scuotimento a macchina arrestata secondo il manuale e utilizza soltanto ricambi e accessori coerenti con la configurazione verificata. La macchina non deve aspirare liquidi, residui caldi o materiali non autorizzati.
Serve aiuto nella scelta?
Vuoi verificare FEVI BYP 1-50 BASIC ATEX 22?
Descrivici la polvere, la quantità prodotta, la classificazione della zona, la temperatura e la durata degli interventi. Indica anche lunghezza e diametro del tubo, numero di curve e modalità prevista per lo svuotamento.
FEVI può aiutarti a confrontare marcatura, filtrazione, accessori e prestazioni, verificando se il BYP 1-50 è coerente con il processo o se occorre una configurazione ATEX differente.
FAQ FEVI BYP 1-50 BASIC ATEX 22
FEVI BYP 1-50 BASIC ATEX 22 è progettato per le polveri?
Leggi la risposta
Sì. È destinato alla raccolta di polveri secche compatibili con la marcatura, la configurazione della macchina e la classificazione effettiva dell’area.
Quale motorizzazione utilizza?
Leggi la risposta
Utilizza un motore brushless by-pass da 1.100 W, alimentato a 230 V e 50 Hz, con corrente dichiarata di 5 A.
Quali prestazioni sviluppa?
Leggi la risposta
La portata d’aria dichiarata è di 170 m³/h e la depressione di 230 mbar. La resa al punto di aspirazione dipende anche dalla tubazione e dallo stato del filtro.
Quale filtro è installato?
Leggi la risposta
Dispone di un filtro stellare in poliestere Classe M antistatico, con superficie filtrante di 13.000 cm². È previsto un filtro HEPA opzionale.
Come si esegue la pulizia del filtro?
Leggi la risposta
La pulizia del filtro avviene mediante scuotimento manuale, da eseguire con la frequenza e la procedura indicate nel manuale della macchina.
Qual è la capacità del sistema di raccolta?
Leggi la risposta
Il fusto estraibile ha una capacità dichiarata di 50 litri. Il livello effettivo ammesso dipende dalla polvere e dalle istruzioni operative.
Quale marcatura ATEX riporta?
Leggi la risposta
La documentazione riporta Zona 20/22 e marcatura 3D Ex h tc IIIB T135 °C Dc. L’impiego esterno in Zona 22 deve essere confermato dalla valutazione del rischio e dai documenti della macchina.
Può aspirare qualsiasi polvere combustibile?
Leggi la risposta
No. Occorre verificare composizione, granulometria, conducibilità, temperatura di accensione, caratteristiche di esplosività e quantità del materiale. La sola dicitura ATEX non autorizza ogni polvere.
Può aspirare liquidi, scintille o materiale caldo?
Leggi la risposta
No. La configurazione descritta è per polveri secche. Liquidi, scintille, braci e particelle incandescenti non rientrano nell’impiego indicato.
Gli accessori devono essere antistatici?
Leggi la risposta
Tubo, raccordi, bocchette e collegamenti devono essere coerenti con la configurazione ATEX e garantire la continuità prevista. Un singolo accessorio conduttivo non rende ATEX un sistema non certificato.
