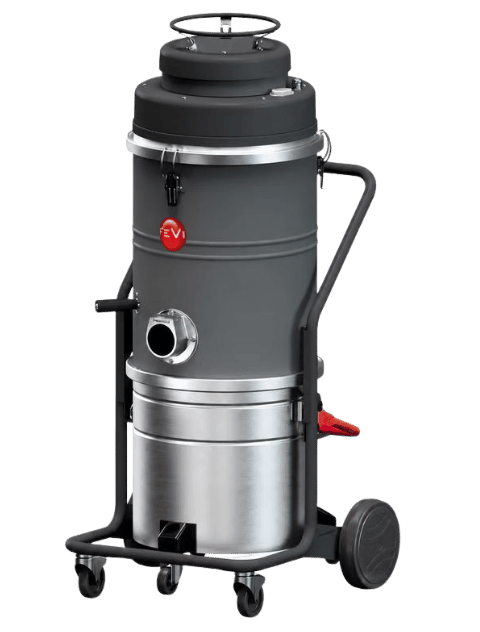

FEVI BYP 1-20 BASIC ATEX 22 è un aspiratore industriale monofase per polveri secche, dotato di filtro stellare in poliestere e contenitore di raccolta da 20 litri con sacco filtrante monouso. La struttura carrellata è pensata per interventi localizzati in ambienti compatibili con la marcatura ATEX della macchina.
Il gruppo aspirante impiega un motore by-pass a collettore da 1100 W, alimentato a 230 V e 50 Hz, con corrente dichiarata di 5 A. Le prestazioni indicate sono 170 m³/h di portata d’aria e 230 mbar di depressione.
Il filtro stellare presenta una superficie di 13.000 cm² e proprietà dichiarate HEPA + M antistatiche. La scheda della configurazione descritta non indica un sistema dedicato alla pulizia del filtro: controlli e manutenzione devono quindi seguire il manuale.
L’ingresso Type F tangenziale Ø50 mm accompagna il materiale lungo la parete della camera prima della filtrazione. Le dimensioni dichiarate sono 55 × 58 × H100 cm, con peso di 30 kg. Polvere, classificazione dell’area, collegamenti e accessori devono essere verificati per l’applicazione prevista.
Applicazione ideale: Aspirazione localizzata di polveri secche da macchinari, postazioni e superfici in aree Zona 22, previa verifica della compatibilità del materiale e della configurazione.
Vantaggi chiave: Raccolta da 20 litri, ingresso tangenziale Ø50 mm, filtro stellare da 13.000 cm² e alimentazione monofase in una struttura carrellata da 30 kg.
Quando sceglierlo: Quando occorre una capacità di raccolta definita e un ingresso tangenziale, per interventi rapportati al motore a collettore e alla manutenzione del filtro.
Non indicato per: Aspirazione di liquidi o uso Wet & Dry. Impieghi continuativi, atmosfere esplosive da gas o condizioni diverse dalla marcatura richiedono una soluzione appositamente verificata.
Robustezza e praticità: Ingombro di 55 × 58 × H100 cm, contenitore da 20 litri e carrello per spostare la macchina tra le postazioni operative.
Gestione del filtro: Il filtro stellare deve essere controllato e mantenuto secondo il manuale; nella configurazione descritta non è indicato un sistema dedicato alla sua pulizia.
A chi è consigliato FEVI BYP 1-20 BASIC ATEX 22
BYP 1-20 BASIC ATEX 22 è una soluzione da valutare quando servono aspirazione localizzata delle polveri, raccolta da 20 litri e alimentazione monofase. L’idoneità dipende dalle caratteristiche del residuo, dalla classificazione effettiva dell’area e dalla coerenza di tutti i componenti collegati.
Scopri i principali settori di utilizzo
- Laboratori industriali con polveri secche compatibili.
- Reparti produttivi con aree classificate Zona 22.
- Squadre addette alla manutenzione di macchinari e impianti.
- Postazioni che richiedono aspirazione localizzata.
- Officine con raccolta di residui secchi compatibili.
- Pulizia operativa di superfici e pavimenti accessibili.
- Applicazioni che beneficiano dell’ingresso tangenziale Ø50 mm.
- Reparti che dispongono di alimentazione monofase a 230 V.
- Attività per le quali è adeguata una raccolta da 20 litri.
- Postazioni con accesso agevole al filtro per la manutenzione.
- Impieghi con tubi e accessori verificati per l’intera configurazione ATEX.
Applicazioni principali
Rimozione di polveri dai macchinari
L’aspiratore può supportare interventi periodici sui punti accessibili delle macchine, usando terminali adatti al residuo e alla zona di lavoro.
Percorso del tubo, raccordi, diametro e stato del filtro influenzano le prestazioni disponibili al punto di aspirazione.
Raccolta delle polveri da superfici e pavimenti
Il carrello consente di organizzare la rimozione di residui secchi depositati nell’area per la quale è stata verificata la macchina.
Bocchette, tubazioni e modalità operative devono essere coerenti con la polvere e con la configurazione ATEX prevista.
Interventi con filtro stellare
La superficie filtrante di 13.000 cm² deve essere rapportata a quantità, granulometria e comportamento del materiale raccolto.
La frequenza dei controlli aumenta quando la polvere tende a depositarsi sul filtro e a ridurre il passaggio dell’aria.
Aspirazione con ingresso tangenziale
Il bocchettone Type F tangenziale Ø50 mm immette il materiale lungo la parete della camera e favorisce una separazione preliminare delle particelle.
Il vantaggio effettivo dipende dal residuo, dal flusso e dal collegamento; non sostituisce la filtrazione né la manutenzione prevista.
Spostamenti tra postazioni
La struttura carrellata facilita gli interventi in punti differenti. Peso di 30 kg, ingombro e percorso devono essere considerati nell’organizzazione del lavoro.
Raccolta da 20 litri
Il contenitore da 20 litri è abbinato a un sacco filtrante monouso. Riempimento, sostituzione e conferimento dipendono dal materiale e dalle procedure applicabili.
Filtro stellare da 13.000 cm² e raccolta da 20 litri
BYP 1-20 BASIC ATEX 22 abbina un filtro stellare in poliestere, con proprietà dichiarate HEPA + M antistatiche, a un sistema di raccolta da 20 litri con sacco filtrante monouso. La capacità indica il volume nominale del contenitore; il limite operativo e la frequenza di sostituzione dipendono dal materiale e dalle istruzioni della macchina.
Come funziona FEVI BYP 1-20 BASIC ATEX 22?
Il motore by-pass genera il flusso aspirante. La polvere entra dal bocchettone tangenziale, viene convogliata nella camera e trattenuta dal sistema filtrante, mentre il residuo si deposita nel sistema di raccolta.
Scopri come funziona
Tubo e accessori si collegano al bocchettone Type F tangenziale Ø50 mm. Il flusso accompagna il materiale lungo la parete della camera; punto di presa, percorso, raccordi e perdite di carico devono essere considerati nel dimensionamento.
Il filtro stellare in poliestere offre 13.000 cm² di superficie e proprietà dichiarate HEPA + M antistatiche. Il contenitore da 20 litri utilizza un sacco filtrante monouso per la raccolta del residuo.
Nella configurazione descritta non è indicato uno scuotifiltro né un altro sistema dedicato alla pulizia. La manutenzione dell’elemento stellare deve seguire il manuale. Per il trasporto è previsto un tappo di sicurezza con cui chiudere il bocchettone secondo le modalità indicate.
Filtrazione antistatica e configurazione ATEX completa
Il sistema filtrante riporta proprietà HEPA + M antistatiche e una superficie di 13.000 cm². La gestione delle cariche coinvolge anche tubo, raccordi, accessori e collegamenti. Un singolo componente antistatico non rende ATEX una configurazione diversa, mentre la dicitura HEPA non equivale da sola alla certificazione complessiva della macchina in Classe H.
Perché scegliere FEVI BYP 1-20 BASIC ATEX 22
Scopri i principali vantaggi
Capacità di raccolta da 20 litri
Il contenitore offre un volume dichiarato e utilizza un sacco filtrante monouso. Quantità, densità e limite di riempimento del materiale determinano la frequenza di gestione.
Un motore by-pass da 1100 W
Il gruppo aspirante impiega un motore a collettore alimentato a 230 V e 50 Hz, con assorbimento dichiarato di 5 A.
170 m³/h di portata e 230 mbar di depressione
I valori dichiarati sono il riferimento per valutare il collegamento. Perdite di carico, condizioni del filtro e livello di raccolta influenzano la resa effettiva.
Filtro stellare da 13.000 cm²
L’elemento in poliestere presenta proprietà dichiarate HEPA + M antistatiche e richiede i controlli e la manutenzione previsti dal manuale.
Ingresso tangenziale Type F Ø50 mm
L’immissione lungo la parete della camera favorisce la separazione preliminare del materiale prima del filtro, senza sostituire la corretta gestione dell’elemento filtrante.
Carrello e tappo per il trasporto
La struttura carrellata facilita gli spostamenti; il tappo di sicurezza consente di chiudere il bocchettone durante il trasporto secondo le istruzioni della macchina.
Dati Tecnici
| Materiale da aspirare | Polveri secche compatibili con la configurazione e la marcatura |
| Motore | 1 motore by-pass a collettore |
| Potenza | 1100 W |
| Tensione | 230 V monofase |
| Frequenza | 50 Hz |
| Corrente | 5 A |
| Portata d’aria | 170 m³/h |
| Depressione | 230 mbar |
| Marcatura riportata | 3D Ex h tc IIIB T135 °C Dc |
| Bocchettone | Type F tangenziale Ø50 mm |
| Dimensioni | 55 × 58 × H100 cm |
| Peso dichiarato | 30 kg |
| Sistema di raccolta | Contenitore da 20 litri con sacco filtrante monouso |
| Capacità di raccolta | 20 L |
| Sacco di raccolta | Filtrante, monouso |
| Diametro camera filtrante | Ø400 mm |
| Tipo di filtro | Stellare in poliestere |
| Proprietà filtranti dichiarate | HEPA + M antistatico |
| Superficie filtrante | 13.000 cm² |
| Sistema di pulizia del filtro | Non indicato nella configurazione descritta |
| Zona indicata nella documentazione | Zona 20/22; modello proposto per Zona 22. L’impiego va verificato sui documenti della macchina senza estenderlo automaticamente alla Zona 20 esterna. |
Componenti principali
Motore monofase a collettore
Un motore by-pass da 1100 W utilizza la rete a 230 V e 50 Hz. La corrente dichiarata è di 5 A.
Filtro stellare in poliestere
L’elemento principale ha una superficie di 13.000 cm² e proprietà dichiarate HEPA + M antistatiche. La configurazione descritta non indica un sistema dedicato alla pulizia.
Raccolta da 20 litri
Il contenitore è abbinato a un sacco filtrante monouso. Il livello ammesso e le modalità di sostituzione devono seguire le istruzioni della macchina.
Ingresso tangenziale Type F Ø50 mm
Il bocchettone orienta il materiale lungo la parete della camera e collega tubi e terminali verificati per la configurazione ATEX completa.
Tappo di sicurezza per il trasporto
La chiusura del bocchettone durante il trasporto deve essere effettuata con il componente e secondo le modalità previste per la macchina.
Carrello e corpo macchina
Le dimensioni dichiarate sono 55 × 58 × H100 cm, con peso di 30 kg. Occorre lasciare spazio per accedere al filtro e al sistema di raccolta.
Differenze tra FEVI BYP 1-20 e BYP 1-10 BASIC ATEX 22
I due modelli condividono motore da 1100 W, alimentazione a 230 V, corrente di 5 A, filtro stellare da 13.000 cm² e peso di 30 kg. Cambiano prestazioni, ingresso, ingombro e sistema di raccolta dichiarato.
BYP 1-20 offre 170 m³/h e 230 mbar, ingresso tangenziale Ø50 mm e capacità da 20 litri. BYP 1-10 riporta 230 m³/h e 330 mbar, ingresso centrale Ø50 mm e raccolta in sacco TNT senza un volume in litri dichiarato. La scelta deve partire dal collegamento e dal carico di polvere effettivi.
Approfondisci
- Ingresso: BYP 1-20 utilizza un bocchettone tangenziale Type F Ø50 mm; BYP 1-10 impiega un bocchettone centrale Type F dello stesso diametro.
- Prestazioni: BYP 1-20 dichiara 170 m³/h e 230 mbar; BYP 1-10 dichiara 230 m³/h e 330 mbar.
- Raccolta e ingombri: BYP 1-20 ha capacità di 20 litri e misura 55 × 58 × H100 cm; BYP 1-10 misura 52 × 52 × H91 cm e la sua scheda non esprime la capacità in litri.
Quando scegliere FEVI BYP 1-20 BASIC ATEX 22
Scegli FEVI BYP 1-20 BASIC ATEX 22 quando:
Scopri tutti i casi di utilizzo
- il materiale da raccogliere è una polvere secca compatibile;
- la classificazione dell’area è coerente con la marcatura della macchina;
- serve una capacità di raccolta dichiarata di 20 litri;
- è utile un ingresso tangenziale Type F Ø50 mm;
- l’alimentazione disponibile è monofase a 230 V;
- portata di 170 m³/h e depressione di 230 mbar sono adeguate al collegamento;
- il filtro stellare da 13.000 cm² risponde al carico previsto;
- la manutenzione può essere programmata secondo il manuale;
- gli ingombri consentono il posizionamento e l’accesso ai componenti;
- tubo, raccordi e accessori sono verificati per l’intera configurazione.
Quando valutare un altro modello FEVI
FEVI BYP 1-00 BASIC ATEX 22
Da valutare quando la priorità è ridurre ingombro e peso, accettando la diversa soluzione filtrante e l’assenza di una capacità in litri dichiarata.
FEVI BYP 1-10 BASIC ATEX 22
Da confrontare quando si preferiscono ingresso centrale e differenti valori di portata e depressione, verificando la gestione della raccolta in sacco.
FEVI BYP 1-50 BASIC ATEX 22
Da valutare quando servono raccolta da 50 litri, motorizzazione brushless e scuotimento manuale del filtro, nell’allestimento compatibile con l’applicazione.
Aspiratore ATEX per cicli più prolungati
Una soluzione a turbina o con gestione del filtro differente deve essere dimensionata quando aumentano durata dei cicli e produzione di polvere.
Consigli di utilizzo
Per definire l’impiego di FEVI BYP 1-20 BASIC ATEX 22 verifica:
Scopri i principali aspetti da considerare
- composizione, granulometria e conducibilità della polvere;
- dati di combustibilità ed esplosività disponibili per il materiale;
- classificazione effettiva dell’area di utilizzo;
- corrispondenza della marcatura con polvere e condizioni operative;
- quantità raccolta per intervento e limite di riempimento ammesso;
- diametro, lunghezza, raccordi e terminali del collegamento;
- compatibilità e collegamento dei componenti antistatici;
- stato dell’elemento stellare e frequenza della manutenzione;
- integrità, sostituzione e conferimento del sacco filtrante;
- durata dei cicli, movimentazione e accesso ai componenti.
Mantieni filtro, sacco, guarnizioni e collegamenti nelle condizioni previste dal manuale. La configurazione descritta non indica una pulizia integrata del filtro: accumuli e riduzioni del passaggio d’aria richiedono gli interventi di manutenzione previsti. Usa ricambi e accessori compatibili con la configurazione verificata.
Serve aiuto nella scelta?
Vuoi verificare il BYP 1-20 BASIC ATEX 22 sulla tua postazione?
Descrivici il residuo, la quantità prodotta, la classificazione della zona e la durata degli interventi. Indica il punto da raggiungere, il percorso del tubo e la modalità prevista per gestire il contenitore da 20 litri e il sacco raccolto.
FEVI può aiutarti a valutare filtrazione, collegamento e ciclo operativo, confrontando il BYP 1-20 con le altre configurazioni della gamma in funzione dell’applicazione.
FAQ FEVI BYP 1-20 BASIC ATEX 22
Per quali attività è indicato FEVI BYP 1-20 BASIC ATEX 22?
Leggi la risposta
È un aspiratore monofase per polveri secche, da valutare per manutenzione localizzata, rimozione di residui da macchinari e superfici e collegamenti circoscritti in aree compatibili con la marcatura ATEX.
Quali motore e prestazioni utilizza?
Leggi la risposta
Impiega un motore by-pass a collettore da 1100 W, alimentato a 230 V e 50 Hz, con corrente dichiarata di 5 A. La portata d’aria è di 170 m³/h e la depressione di 230 mbar.
Quale sistema filtrante è installato?
Leggi la risposta
Il filtro principale è stellare in poliestere, con superficie di 13.000 cm² e proprietà dichiarate HEPA + M antistatiche. Queste indicazioni non equivalgono da sole a una classificazione complessiva della macchina in Classe H.
Come avviene la raccolta?
Leggi la risposta
Il contenitore ha una capacità dichiarata di 20 litri ed è abbinato a un sacco filtrante monouso. Limite di riempimento, sostituzione e conferimento devono rispettare il materiale e le istruzioni della macchina.
A cosa serve l’ingresso tangenziale?
Leggi la risposta
Il bocchettone Type F tangenziale Ø50 mm orienta il materiale lungo la parete della camera e favorisce una separazione preliminare delle particelle. Il risultato dipende dal residuo e dal collegamento e non elimina la necessità del filtro.
È presente uno scuotifiltro manuale o automatico?
Leggi la risposta
Nella configurazione descritta non è indicato un sistema dedicato alla pulizia del filtro. L’elemento stellare deve essere controllato e sottoposto alla manutenzione prevista dal manuale.
Quali sono dimensioni e peso?
Leggi la risposta
Le dimensioni dichiarate sono 55 × 58 × H100 cm, con peso di 30 kg. Il diametro della camera filtrante è di 400 mm.
Quale marcatura ATEX è riportata e per quale zona è proposto?
Leggi la risposta
La documentazione riporta 3D Ex h tc IIIB T135 °C Dc e la dicitura Zona 20/22. Il modello è proposto per Zona 22: l’idoneità va verificata sui documenti della macchina senza attribuire automaticamente l’uso in Zona 20 esterna o in atmosfere esplosive da gas.
Può aspirare liquidi o qualsiasi tipo di polvere?
Leggi la risposta
No. Il modello descritto è destinato alle polveri secche compatibili con marcatura e configurazione. I liquidi non rientrano nell’impiego; polveri conduttive, residui caldi, scintille e materiali incandescenti richiedono una verifica specifica e non sono autorizzati dalla sola sigla ATEX.
Che cosa cambia rispetto a FEVI BYP 1-10 BASIC ATEX 22?
Leggi la risposta
BYP 1-20 offre raccolta da 20 litri, ingresso tangenziale Ø50 mm, 170 m³/h e 230 mbar. BYP 1-10 ha ingresso centrale Ø50 mm, 230 m³/h e 330 mbar; condivide motore da 1100 W, filtro stellare da 13.000 cm² e peso di 30 kg.
