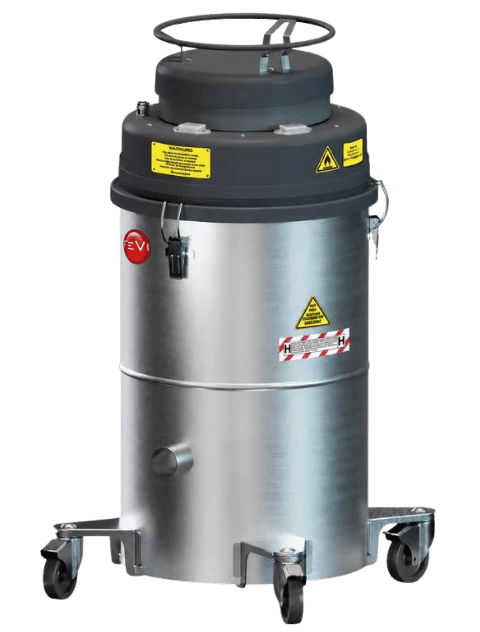

FEVI BYP 1-10 BASIC ATEX 22 è un aspiratore industriale monofase per polveri secche, con filtro stellare in poliestere e raccolta mediante sacco TNT. La struttura carrellata risponde alle esigenze di manutenzione localizzata in laboratori, reparti produttivi e aree compatibili con la marcatura ATEX della macchina.
La motorizzazione comprende un solo motore by-pass a collettore da 1100 W. L’alimentazione prevista è a 230 V, 50 Hz, con assorbimento di 5 A; la portata d’aria dichiarata è di 230 m³/h e la depressione di 330 mbar.
L’elemento stellare offre una superficie filtrante di 13.000 cm², con proprietà dichiarate HEPA + M antistatiche. Il sacco TNT monouso svolge la funzione di raccolta. Non è presente un sistema dedicato alla pulizia del filtro, che richiede la manutenzione prevista dal manuale.
L’ingresso è centrale Type F Ø50 mm. Dimensioni dichiarate di 52 × 52 × H91 cm e peso di 30 kg permettono di pianificare il posizionamento e gli spostamenti tra le postazioni. La scelta deve comprendere polvere, classificazione della zona, accessori e condizioni operative.
Applicazione ideale: Rimozione di polveri secche da postazioni, macchinari e superfici in aree Zona 22 per le quali sia stata verificata la compatibilità della macchina.
Vantaggi chiave: Alimentazione monofase, filtro stellare da 13.000 cm² e raccolta in sacco TNT, riuniti in una struttura carrellata da 30 kg.
Quando sceglierlo: Quando serve un aspiratore per interventi circoscritti con filtro stellare e le quantità di polvere consentono di gestire la manutenzione senza uno scuotifiltro integrato.
Non indicato per: Raccolta di liquidi o impiego come Wet & Dry. Per lavorazioni continuative, atmosfere da gas o condizioni diverse dalla marcatura occorre selezionare una configurazione specifica.
Robustezza e praticità: Ingombro di 52 × 52 × H91 cm, ingresso centrale Ø50 mm e carrello per gli spostamenti nell’area operativa.
Gestione del filtro: Controllo e manutenzione dell’elemento stellare secondo il manuale, con verifica del sacco di raccolta e utilizzo di componenti compatibili con la configurazione ATEX.
A chi è consigliato FEVI BYP 1-10 BASIC ATEX 22
BYP 1-10 BASIC ATEX 22 è una soluzione da valutare per attività che richiedono aspirazione localizzata delle polveri, disponibilità della rete monofase e movimentazione tra punti di intervento. Il settore produttivo, da solo, non determina l’idoneità: occorre verificare il residuo e la classificazione effettiva dell’area.
Scopri i principali settori di utilizzo
- Laboratori industriali con polveri compatibili.
- Reparti produttivi con aree classificate Zona 22.
- Squadre di manutenzione di macchine e impianti.
- Postazioni che richiedono aspirazione localizzata.
- Officine con rimozione di residui secchi compatibili.
- Attività di raccolta delle polveri da pavimenti e superfici accessibili.
- Interventi periodici in prossimità delle lavorazioni.
- Reparti che utilizzano alimentazione a 230 V.
- Applicazioni per le quali è prevista la raccolta in sacco TNT.
- Postazioni con possibilità di accesso al filtro per la manutenzione.
- Impieghi con tubi e accessori verificati per l’intera configurazione ATEX.
Applicazioni principali
Rimozione di polveri dai macchinari
L’aspiratore può affiancare gli interventi periodici sui punti accessibili delle macchine, impiegando terminali adatti al residuo e alla zona di utilizzo.
Le prestazioni del collegamento vanno valutate considerando percorso del tubo, raccordi e condizioni del sistema filtrante.
Raccolta delle polveri da superfici e pavimenti
La struttura carrellata consente di organizzare la rimozione di residui secchi depositati nell’area per la quale è stata verificata la macchina.
Bocchette e tubazioni devono essere coerenti con le caratteristiche della polvere e con la configurazione ATEX prevista.
Interventi con filtrazione stellare
Il filtro in poliestere da 13.000 cm² offre una superficie filtrante da rapportare alla quantità e alla granulometria del materiale aspirato.
La frequenza dei controlli deve tenere conto della tendenza della polvere a depositarsi e a ridurre il passaggio dell’aria.
Collegamenti localizzati alla lavorazione
Il bocchettone centrale Ø50 mm permette di valutare collegamenti a punti di raccolta dedicati, compatibili con portata e depressione disponibili.
Per un collegamento permanente occorre verificare produzione di polvere, ciclo operativo e gestione del filtro prima del dimensionamento.
Manutenzione su postazioni differenti
Il carrello facilita gli spostamenti all’interno del reparto. Passaggi disponibili, peso di 30 kg e ingombro devono essere considerati nell’organizzazione del lavoro.
Conferimento del residuo in sacco
La raccolta mediante sacco TNT monouso permette di rimuovere il materiale secondo le procedure previste. Il ricambio deve essere compatibile con la macchina e con l’applicazione.
Filtro stellare da 13.000 cm² e raccolta in sacco TNT
BYP 1-10 BASIC ATEX 22 abbina un elemento filtrante stellare in poliestere al sacco destinato alla raccolta. La superficie dichiarata di 13.000 cm² riguarda il filtro; il sacco TNT è il sistema di gestione del residuo. La scheda tecnica non indica una capacità di raccolta espressa in litri.
Come funziona FEVI BYP 1-10 BASIC ATEX 22?
Il motore by-pass genera il flusso aspirante. La polvere entra attraverso il collegamento centrale e viene gestita dal gruppo filtrante e dal sistema di raccolta in sacco.
Scopri come funziona
Tubo e accessori si collegano al bocchettone Type F centrale Ø50 mm. Il dimensionamento deve mantenere coerenza tra punto di raccolta, materiale, portata richiesta e configurazione ATEX.
Il filtro stellare in poliestere ha proprietà dichiarate HEPA + M antistatiche. La raccolta è affidata al sacco TNT monouso, da controllare e sostituire secondo le istruzioni della macchina.
Il modello non integra uno scuotifiltro né un sistema automatico di pulizia. La manutenzione dell’elemento stellare deve seguire il manuale. Durante il trasporto è previsto un tappo di sicurezza per chiudere il bocchettone secondo le modalità indicate.
Filtrazione antistatica: valutare la configurazione completa
Le proprietà dichiarate del sistema filtrante sono HEPA + M antistatico, con superficie di 13.000 cm². La gestione delle cariche riguarda anche tubo, raccordi, accessori e collegamenti. Il solo impiego di un filtro antistatico non rende ATEX un aspiratore standard; la filtrazione HEPA, da sola, non dimostra una certificazione complessiva della macchina in Classe H.
Perché scegliere FEVI BYP 1-10 BASIC ATEX 22
Scopri i principali vantaggi
Filtro stellare con superficie di 13.000 cm²
L’elemento in poliestere risponde alle applicazioni compatibili con le proprietà filtranti dichiarate. Quantità e caratteristiche della polvere orientano la frequenza della manutenzione.
Un motore by-pass da 1100 W
Il gruppo aspirante utilizza un motore a collettore con alimentazione monofase a 230 V, frequenza di 50 Hz e corrente dichiarata di 5 A.
230 m³/h di portata e 330 mbar di depressione
I dati dichiarati costituiscono il riferimento per valutare il collegamento. La resa effettiva dipende dalle perdite di carico e dalle condizioni del filtro e del sacco.
Sacco TNT per la raccolta delle polveri
Il sacco monouso consente la rimozione del residuo secondo le modalità previste. La compatibilità dei ricambi deve essere mantenuta nella configurazione ATEX.
Struttura carrellata per il reparto
L’ingombro dichiarato è di 52 × 52 × H91 cm, con peso di 30 kg. Il carrello permette di pianificare interventi su postazioni differenti.
Ingresso centrale con tappo di sicurezza
Il bocchettone Type F Ø50 mm collega gli accessori compatibili; il tappo previsto permette la chiusura dell’ingresso durante il trasporto secondo il manuale.
Dati Tecnici
| Materiale da aspirare | Polveri secche compatibili con la configurazione e la marcatura |
| Motore | 1 motore by-pass a collettore |
| Potenza | 1100 W |
| Tensione | 230 V monofase |
| Frequenza | 50 Hz |
| Corrente | 5 A |
| Portata d’aria | 230 m³/h |
| Depressione | 330 mbar |
| Marcatura riportata | 3D Ex h tc IIIB T135 °C Dc |
| Bocchettone | Type F centrale Ø50 mm |
| Dimensioni | 52 × 52 × H91 cm |
| Peso dichiarato | 30 kg |
| Sistema di raccolta | Sacco filtrante |
| Capacità di raccolta | Volume in litri non dichiarato nella scheda |
| Sacco di raccolta | TNT, monouso |
| Diametro camera filtrante | Ø400 mm |
| Tipo di filtro | Stellare in poliestere |
| Proprietà filtranti dichiarate | HEPA + M antistatico |
| Superficie filtrante | 13.000 cm² |
| Sistema di pulizia del filtro | Non presente |
| Zona indicata nella documentazione | Zona 20/22; modello proposto per Zona 22. L’uso va verificato sui documenti della macchina senza estenderlo automaticamente alla Zona 20 esterna. |
Componenti principali
Motore monofase a collettore
Un motore by-pass da 1100 W utilizza la rete a 230 V e 50 Hz. L’assorbimento dichiarato è di 5 A.
Filtro stellare in poliestere
L’elemento principale presenta una superficie di 13.000 cm² e proprietà dichiarate HEPA + M antistatiche. Richiede la manutenzione prevista dal manuale.
Sistema di raccolta in sacco TNT
Il sacco monouso è destinato al contenimento del residuo. La capacità in litri non è specificata nella scheda tecnica.
Ingresso centrale Type F Ø50 mm
Il bocchettone permette il collegamento di tubo e terminali verificati per il materiale e per la configurazione ATEX completa.
Tappo di sicurezza per il trasporto
La chiusura del bocchettone durante il trasporto deve essere effettuata con il componente e secondo le modalità previste per la macchina.
Carrello e corpo macchina compatto
La struttura ha dimensioni dichiarate di 52 × 52 × H91 cm e peso di 30 kg. Occorre prevedere accesso al filtro e al sacco durante le operazioni di gestione.
Differenze tra FEVI BYP 1-00 e BYP 1-10 BASIC ATEX 22
I due modelli condividono i dati dichiarati di potenza e prestazioni aspiranti: 1100 W, 230 m³/h e 330 mbar. La differenza da valutare riguarda soprattutto filtro, ingombro e gestione della postazione.
BYP 1-10 impiega un filtro stellare in poliestere da 13.000 cm², mentre BYP 1-00 utilizza un sacco filtrante in microfibra da 2600 cm². La maggiore superficie non va tradotta automaticamente in una durata proporzionale degli interventi: la resa dipende dalla polvere e dalle condizioni d’impiego.
Approfondisci
- Filtrazione: BYP 1-10 con elemento stellare da 13.000 cm²; BYP 1-00 con sacco filtrante in microfibra da 2600 cm². Entrambi riportano proprietà HEPA + M antistatiche.
- Ingombri e peso: BYP 1-10 misura 52 × 52 × H91 cm e pesa 30 kg; BYP 1-00 misura 43 × 43 × H50 cm e pesa 25 kg.
- Gestione operativa: la raccolta è indicata in sacco TNT; nessuno dei due modelli prevede un sistema dedicato alla pulizia del filtro. La scelta deve considerare quantità di polvere e manutenzione.
Quando scegliere FEVI BYP 1-10 BASIC ATEX 22
Scegli FEVI BYP 1-10 BASIC ATEX 22 quando:
Scopri tutti i casi di utilizzo
- il materiale da raccogliere è una polvere secca compatibile;
- la classificazione della zona è coerente con la marcatura della macchina;
- preferisci un elemento filtrante stellare da 13.000 cm²;
- gli interventi sono localizzati e rapportati al ciclo ammesso;
- l’alimentazione disponibile è monofase a 230 V;
- la raccolta in sacco TNT risponde alla gestione del residuo;
- la manutenzione del filtro può essere programmata secondo il manuale;
- gli ingombri consentono il posizionamento vicino alla lavorazione;
- il tubo e gli accessori sono verificati per l’intera configurazione;
- portata, depressione e perdite di carico sono coerenti con il collegamento.
Quando valutare un altro modello FEVI
FEVI BYP 1-00 BASIC ATEX 22
Da valutare quando è prioritario ridurre l’ingombro, accettando una diversa soluzione filtrante e verificando la compatibilità con il carico di polvere.
FEVI BYP 1-20 BASIC ATEX 22
Da confrontare quando occorre una capacità di raccolta dichiarata di 20 litri, verificando differenze di ingresso e prestazioni rispetto al BYP 1-10.
FEVI BYP 1-50 BASIC ATEX 22
Da valutare per esigenze di raccolta da 50 litri, motorizzazione brushless e scuotimento manuale del filtro, nell’allestimento compatibile con l’applicazione.
Aspiratore ATEX per impieghi più prolungati
Una soluzione a turbina o con sistema di gestione del filtro differente va dimensionata quando aumentano durata dei cicli e produzione di polvere.
Consigli di utilizzo
Per definire l’impiego di FEVI BYP 1-10 BASIC ATEX 22 verifica:
Scopri i principali aspetti da considerare
- composizione, granulometria e conducibilità della polvere;
- dati di combustibilità ed esplosività disponibili per il materiale;
- classificazione effettiva dell’area di utilizzo;
- corrispondenza della marcatura con polvere e condizioni operative;
- quantità raccolta per intervento e frequenza di impiego;
- diametro, lunghezza, raccordi e terminali del collegamento;
- compatibilità e collegamenti dei componenti antistatici;
- stato dell’elemento stellare e frequenza della manutenzione;
- integrità, sostituzione e conferimento del sacco TNT;
- durata dei cicli, movimentazione e accesso ai componenti.
Mantieni filtro, sacco, guarnizioni e collegamenti nelle condizioni previste dal manuale. Il modello non comprende una pulizia integrata del filtro: accumuli e riduzioni del passaggio d’aria richiedono le operazioni di manutenzione indicate. Utilizza i ricambi e gli accessori compatibili con la configurazione verificata.
Serve aiuto nella scelta?
Vuoi verificare il BYP 1-10 BASIC ATEX 22 sulla tua postazione?
Descrivici il residuo, la quantità prodotta, la classificazione della zona e la durata degli interventi. Indica inoltre il punto da raggiungere, il percorso del tubo e la modalità prevista per gestire il sacco raccolto.
FEVI può aiutarti a valutare filtrazione, collegamento e ciclo operativo, confrontando il BYP 1-10 con le altre configurazioni della gamma in funzione dell’applicazione.
FAQ FEVI BYP 1-10 BASIC ATEX 22
Per quali attività è indicato FEVI BYP 1-10 BASIC ATEX 22?
Leggi la risposta
È un aspiratore monofase per polveri secche, da valutare per manutenzione localizzata, rimozione di residui da macchinari e superfici e collegamenti circoscritti in aree compatibili con la marcatura ATEX.
Quanti motori utilizza e quali sono le prestazioni?
Leggi la risposta
Utilizza un solo motore by-pass a collettore da 1100 W, alimentato a 230 V e 50 Hz, con corrente dichiarata di 5 A. La portata d’aria è di 230 m³/h e la depressione di 330 mbar.
Qual è la differenza tra filtro stellare e sacco di raccolta?
Leggi la risposta
Il filtro principale è stellare in poliestere, con proprietà dichiarate HEPA + M antistatiche e superficie di 13.000 cm². Il sacco TNT monouso è il sistema destinato alla raccolta del residuo.
Qual è la capacità di raccolta in litri?
Leggi la risposta
La scheda identifica il sistema di raccolta mediante sacco TNT senza indicare un volume in litri. La capacità non deve essere dedotta dalla sigla del modello o dagli ingombri esterni.
È presente uno scuotifiltro manuale o automatico?
Leggi la risposta
No. Non è presente un sistema dedicato alla pulizia del filtro. L’elemento stellare deve essere controllato e sottoposto alla manutenzione prevista dal manuale, in funzione del materiale e della frequenza d’impiego.
Quali sono dimensioni, peso e ingresso?
Leggi la risposta
Le dimensioni dichiarate sono di 52 × 52 × H91 cm, con peso di 30 kg. L’ingresso è centrale Type F Ø50 mm e il diametro della camera filtrante è di 400 mm.
Quale marcatura ATEX è riportata e per quale zona è proposto?
Leggi la risposta
La documentazione riporta 3D Ex h tc IIIB T135 °C Dc e la dicitura Zona 20/22. Il modello è proposto per Zona 22: l’idoneità va verificata sui documenti della macchina, senza attribuire automaticamente impiego in Zona 20 esterna o in atmosfere esplosive da gas.
Può aspirare qualsiasi polvere, liquidi o materiali incandescenti?
Leggi la risposta
No. È destinato alle polveri secche compatibili con la marcatura e con la configurazione. I liquidi non rientrano nell’impiego descritto; polveri conduttive, residui caldi, scintille e materiale incandescente richiedono una verifica specifica e non sono autorizzati dalla sola sigla ATEX.
È adatto a turni continuativi o grandi produzioni di polvere?
Leggi la risposta
Il ciclo ammesso deve essere verificato nel manuale e rispetto al carico di polvere. Per impieghi prolungati o produzioni elevate occorre valutare una motorizzazione e un sistema di gestione del filtro dimensionati per il processo.
Che cosa cambia rispetto a FEVI BYP 1-00 BASIC ATEX 22?
Leggi la risposta
BYP 1-10 utilizza un filtro stellare da 13.000 cm² e misura 52 × 52 × H91 cm, con peso di 30 kg. BYP 1-00 utilizza un sacco filtrante in microfibra da 2600 cm² e misura 43 × 43 × H50 cm, con peso di 25 kg. I dati dichiarati di potenza, portata e depressione sono comuni.
